Grafický návrh limnigrafické a vodočetné latě

Objednávka až po schválení

Před výrobou vám pošleme grafický návrh latě zdarma a nezávazně ke schválení. Počet úprav není omezen.

Možnosti vzhledu

Jak probíhá zpracování pro objednávku?

3 jednoduché kroky ke grafickému návrhu

Pošlete poptávku vodočetné latě

Řeknete nám rozměry, typ čtení a případné speciální požadavky.

Poptat vlastní návrh

Obdržíte grafický návrh

Vizualizaci najdete v e-mailu tentýž nebo druhý pracovní den.

O grafickém návrhu

Upravíme nebo nákres schválíte

Počet úprav není omezen. Výroba začne až po vašem souhlasu k předání do výroby.

O výrobním procesu

Grafický návrh je zdarma – platíte jen za hotovou lať.

Vizualizace návrhu

Doba dodání nákresu

Do jednoho pracovního dne

Cena návrhu

0 Kč

Počet úprav

Neomezeně

Počet úprav bývá obvykle 0 – 3. Pokud si s něčím nevíme rady, voláme, píšeme, ptáme se na potřebné.

Jaké jsou grafické možnosti pro vzhled?

Vaše lať, Vaše pravidla. Každý návrh je unikátní – přizpůsobíme ho Vašemu projektu

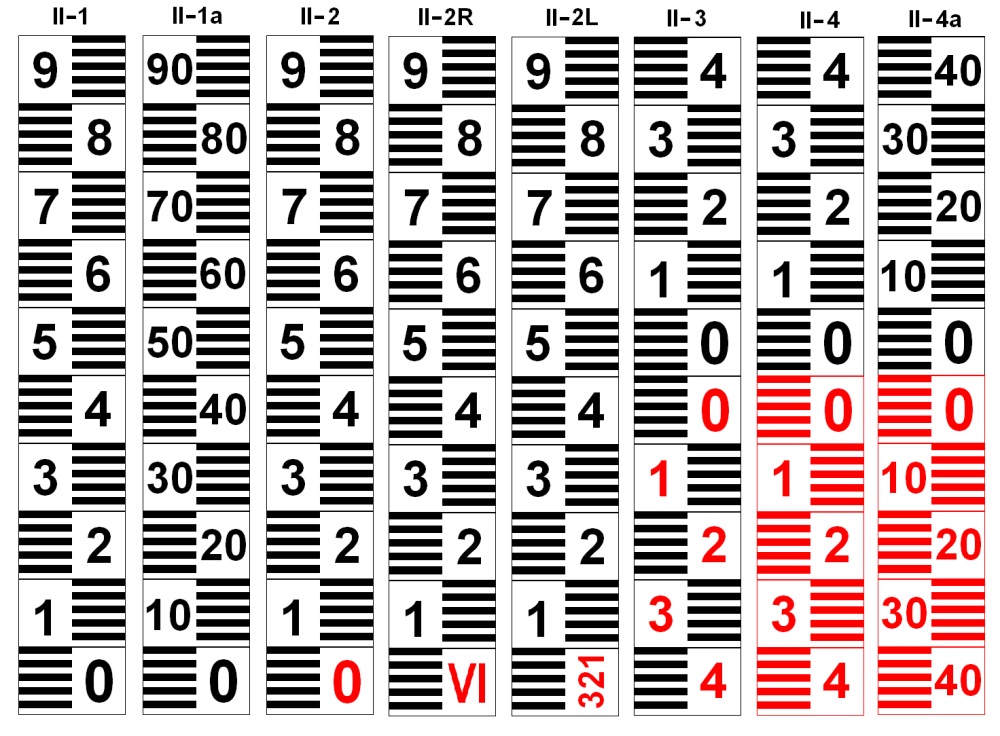

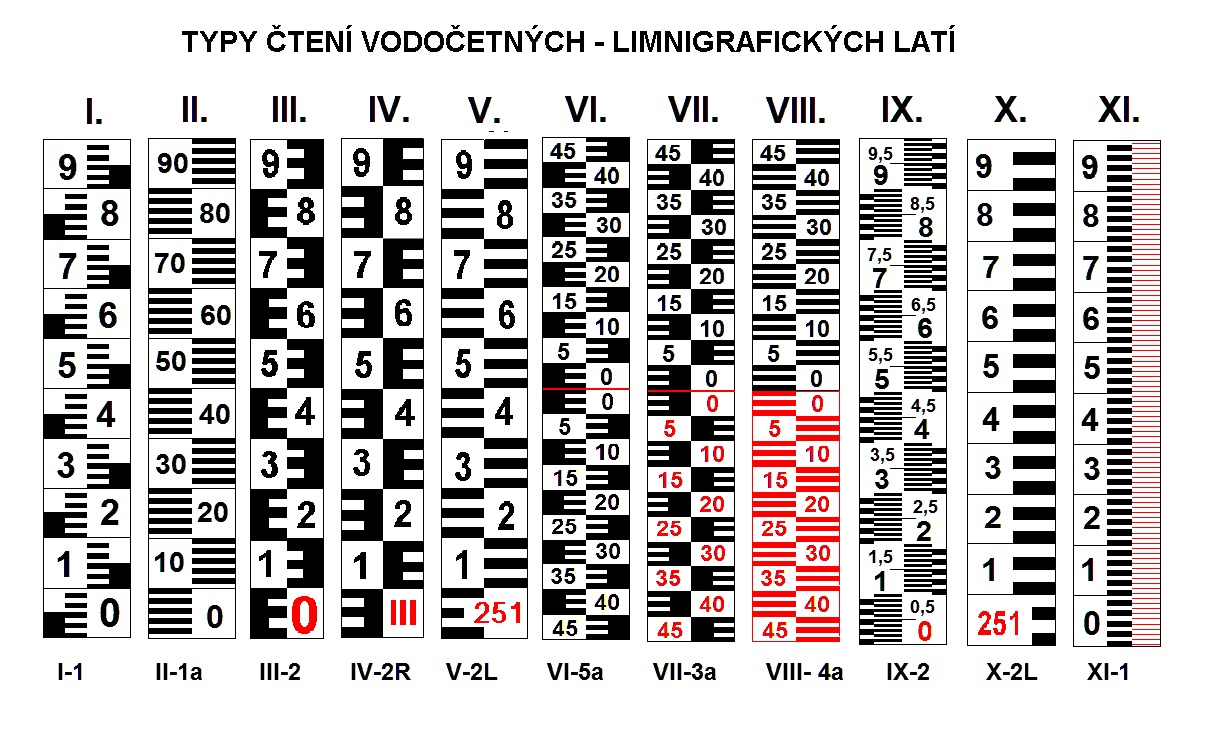

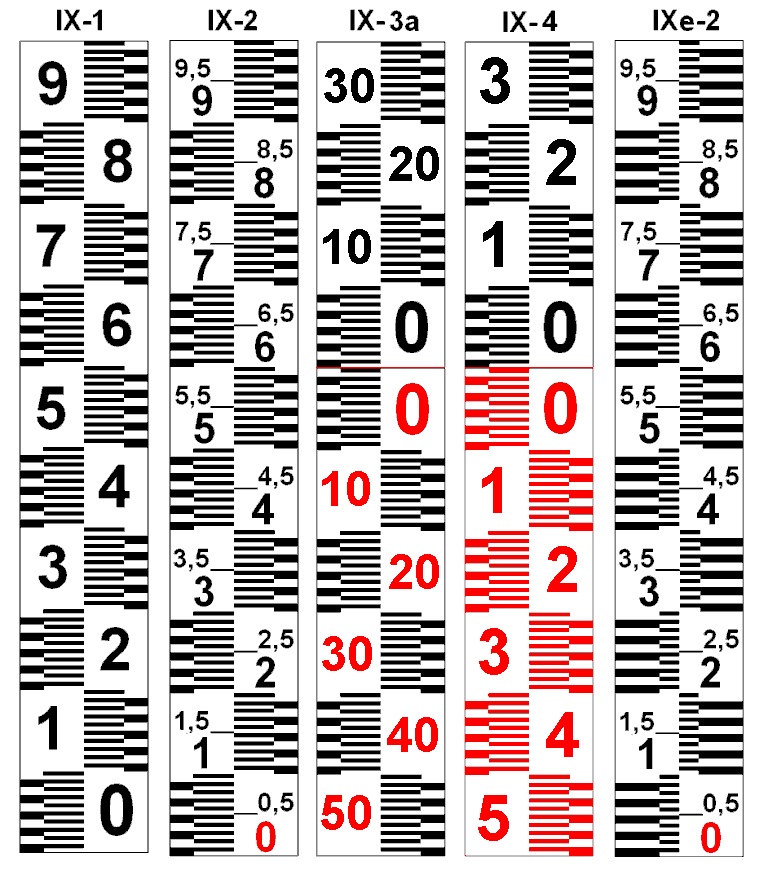

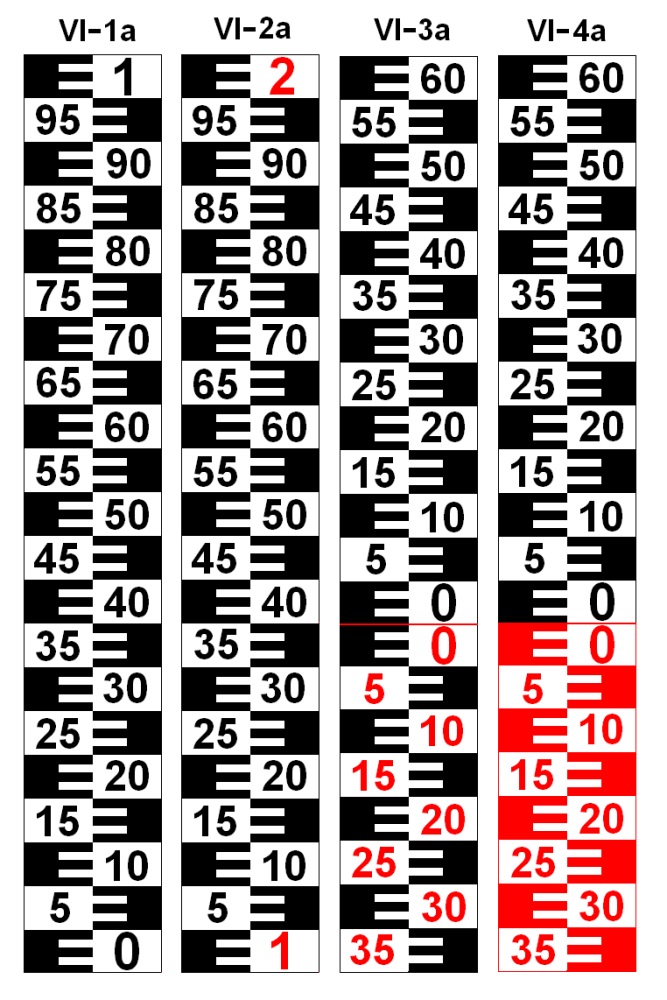

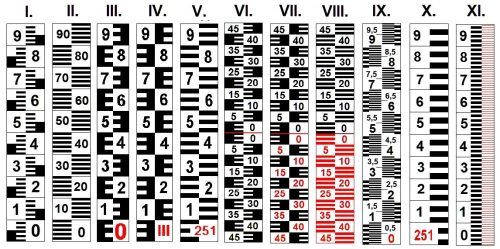

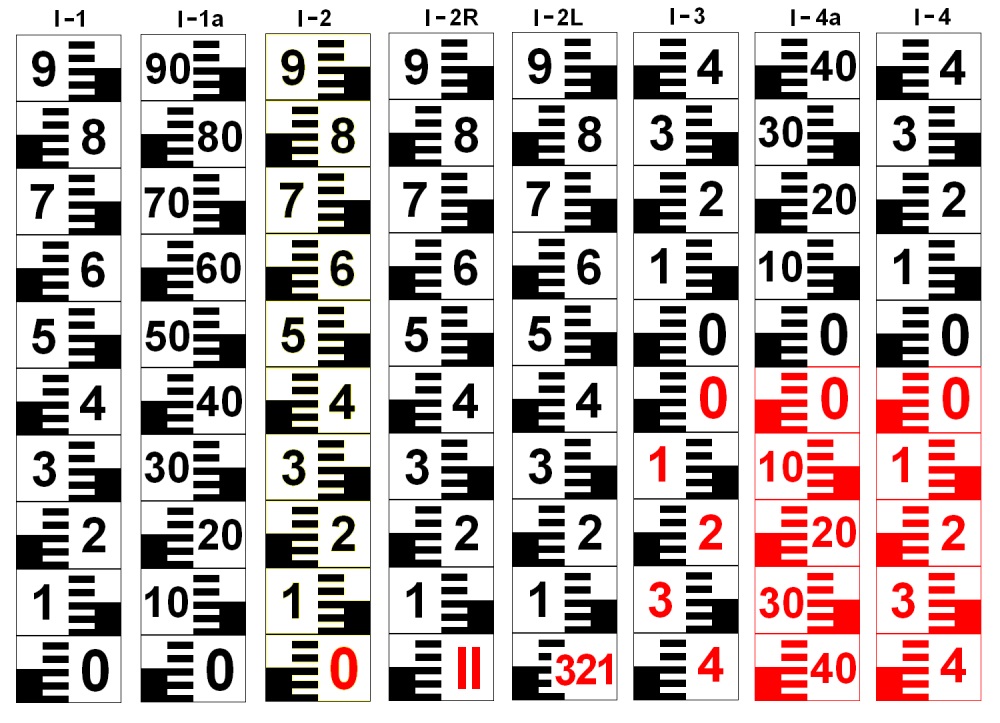

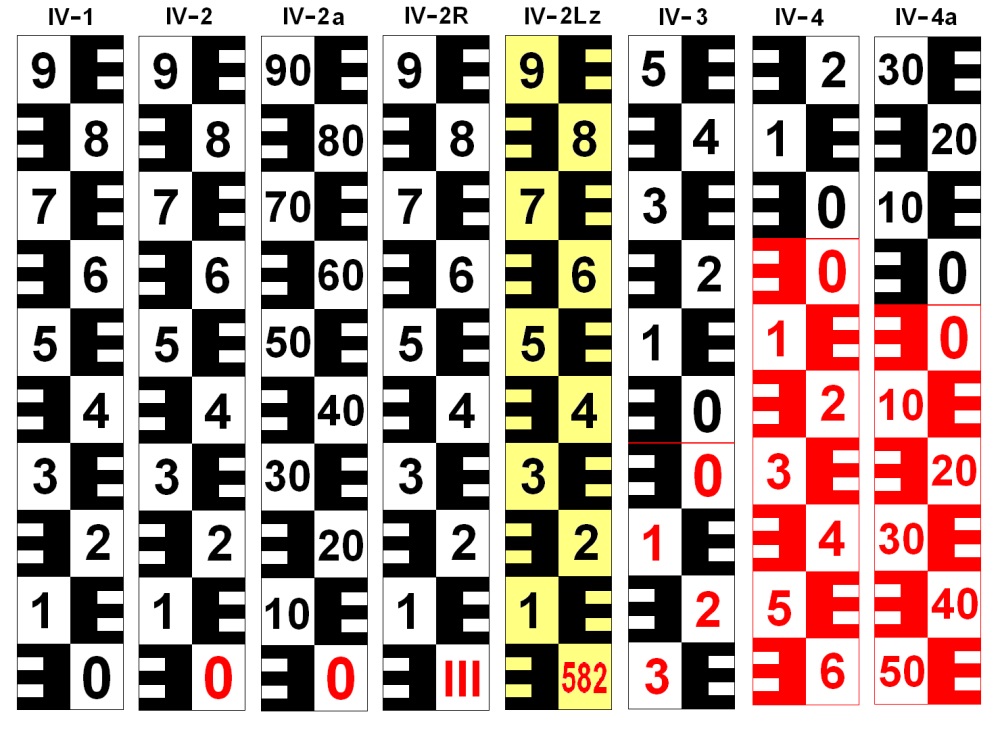

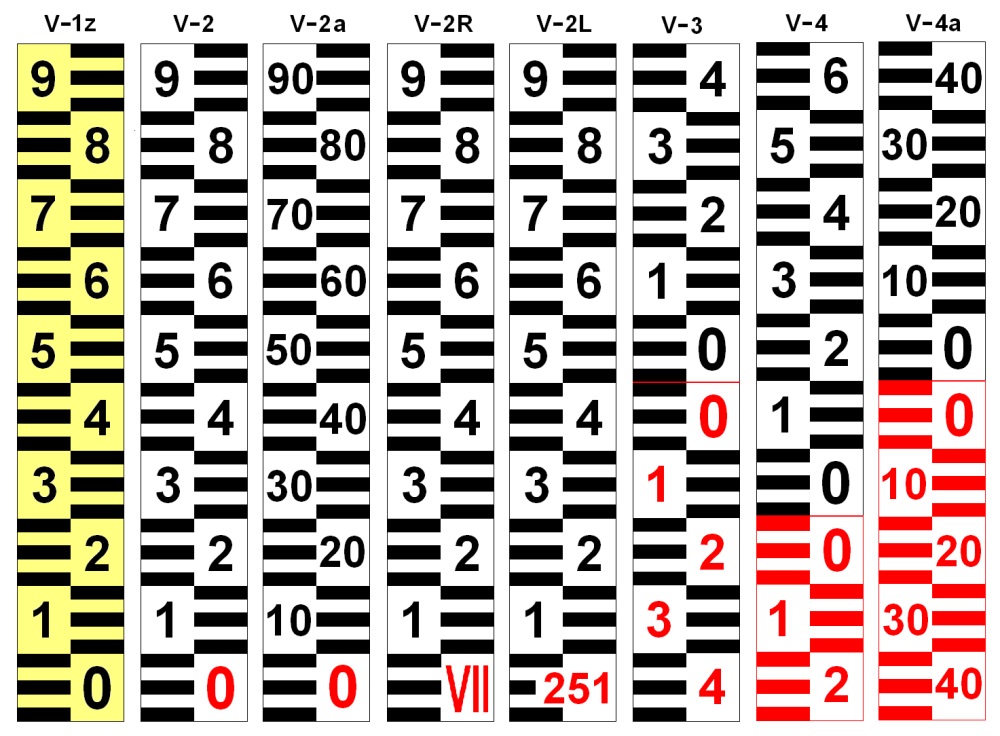

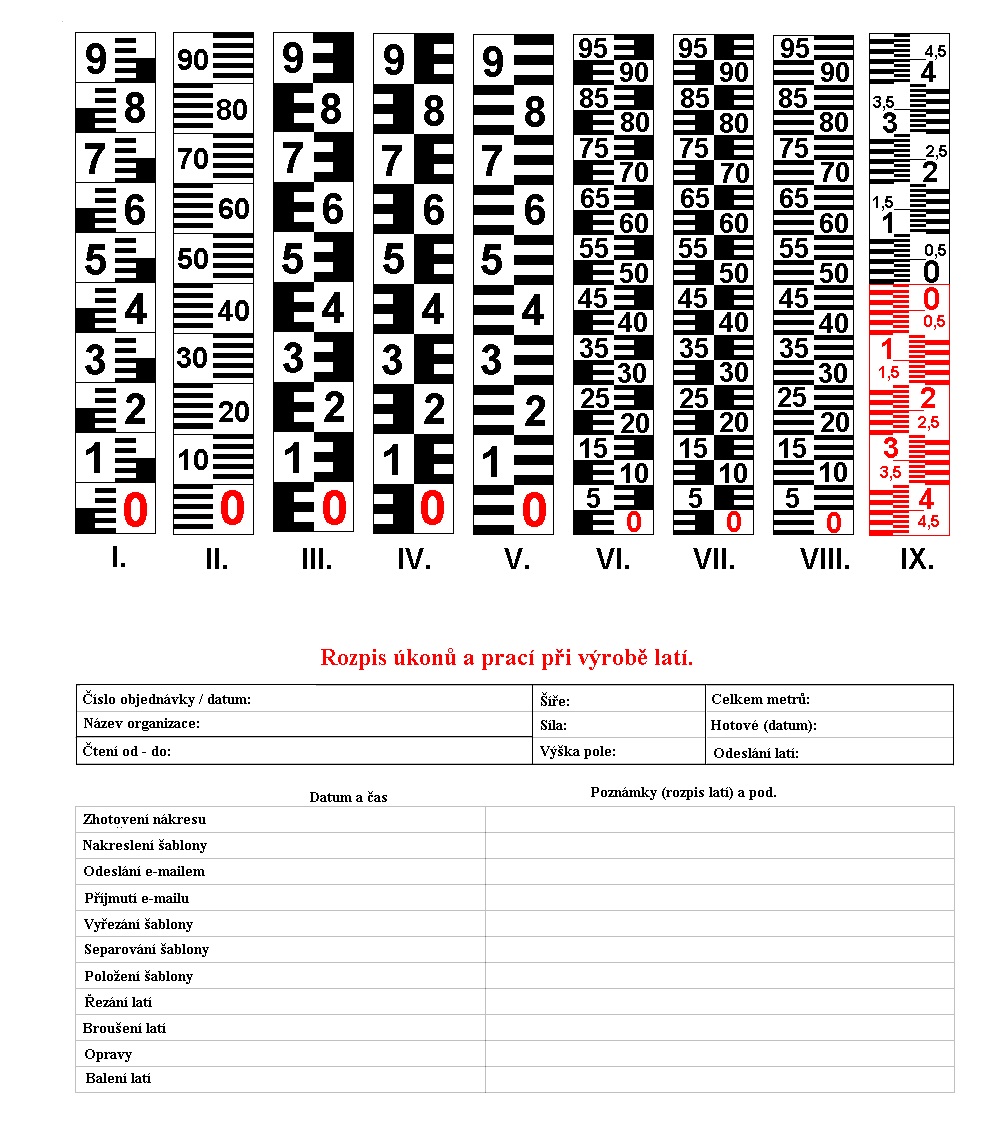

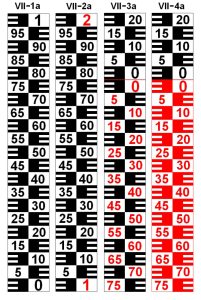

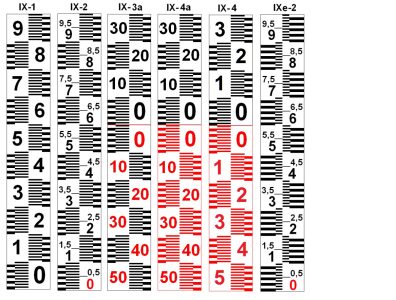

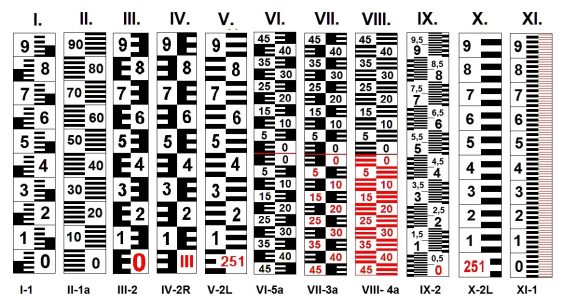

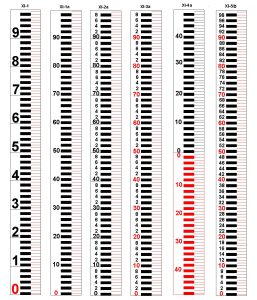

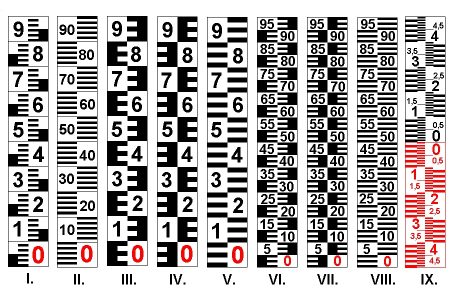

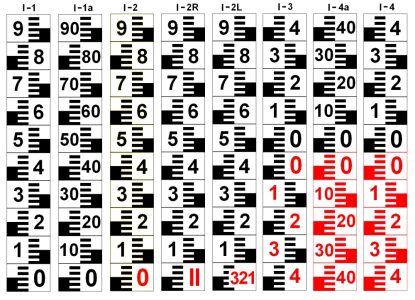

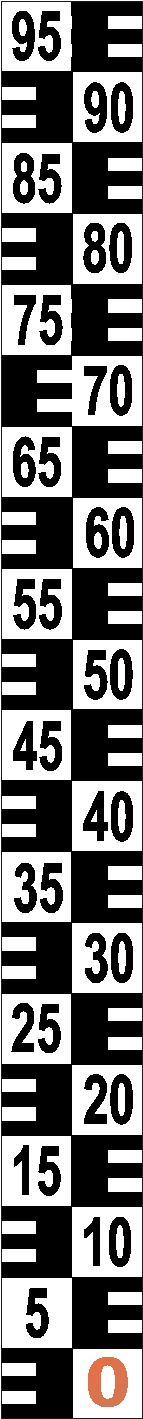

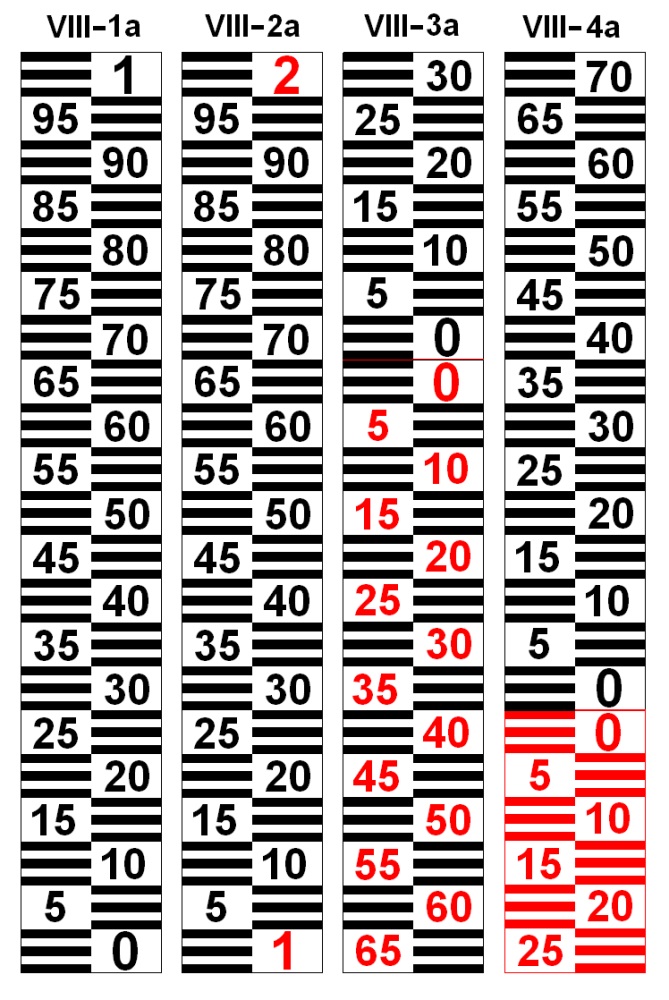

Svislé limnigrafické latě

podle šablony

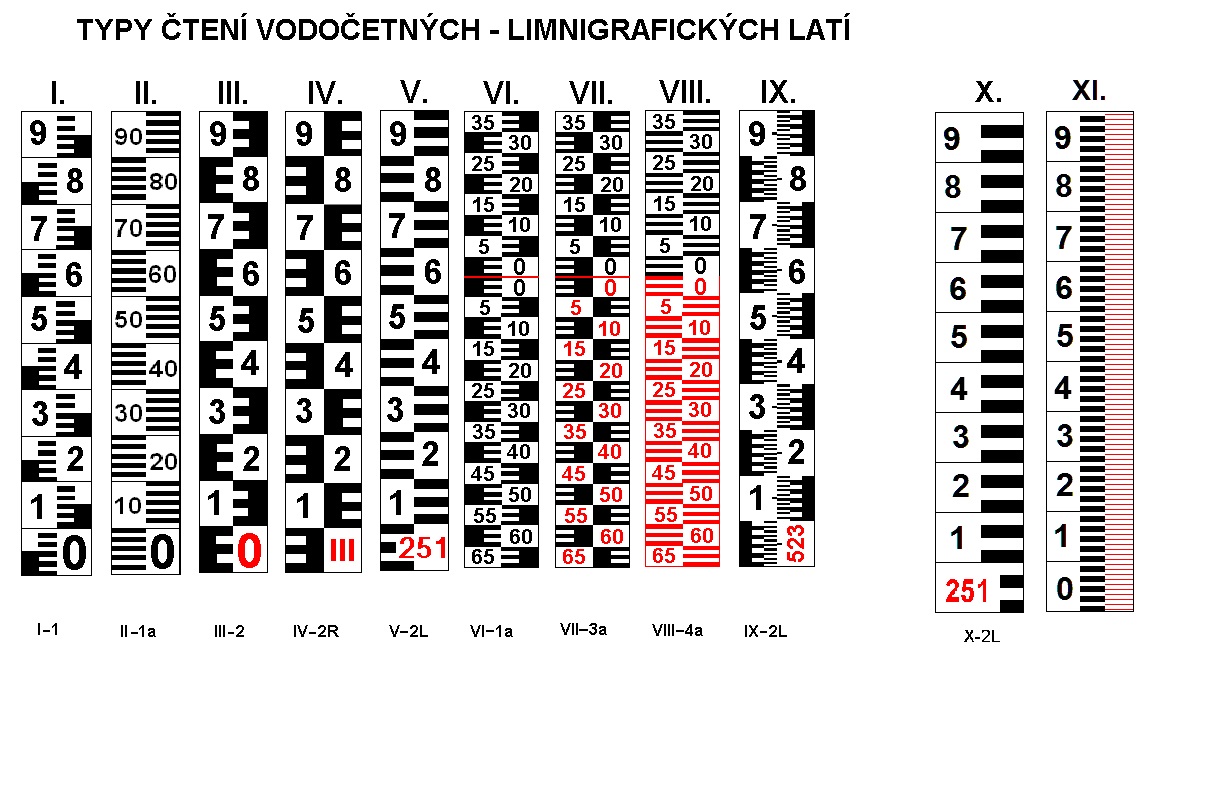

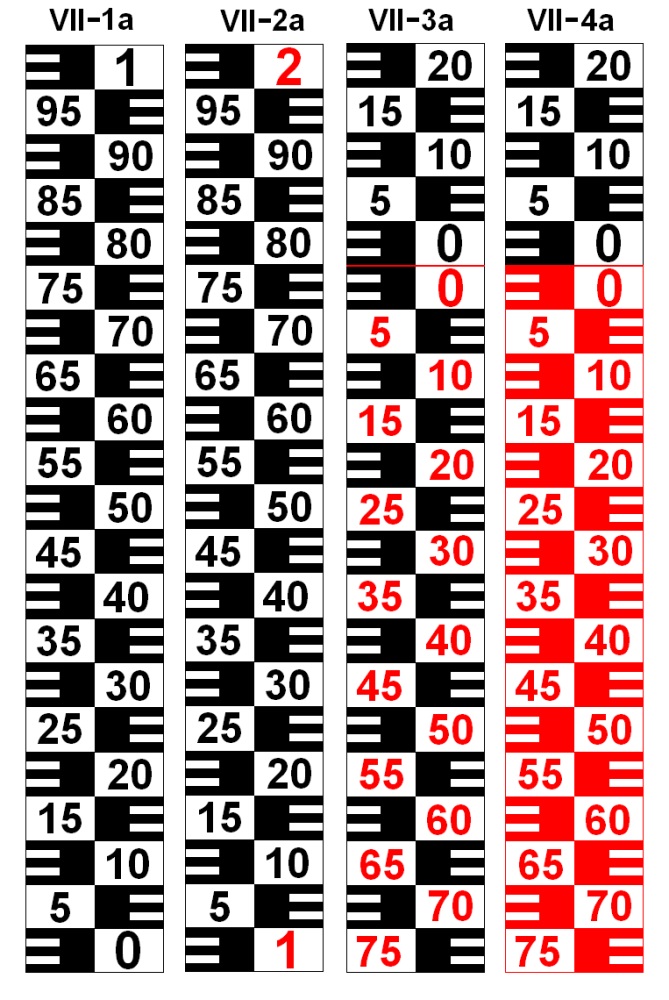

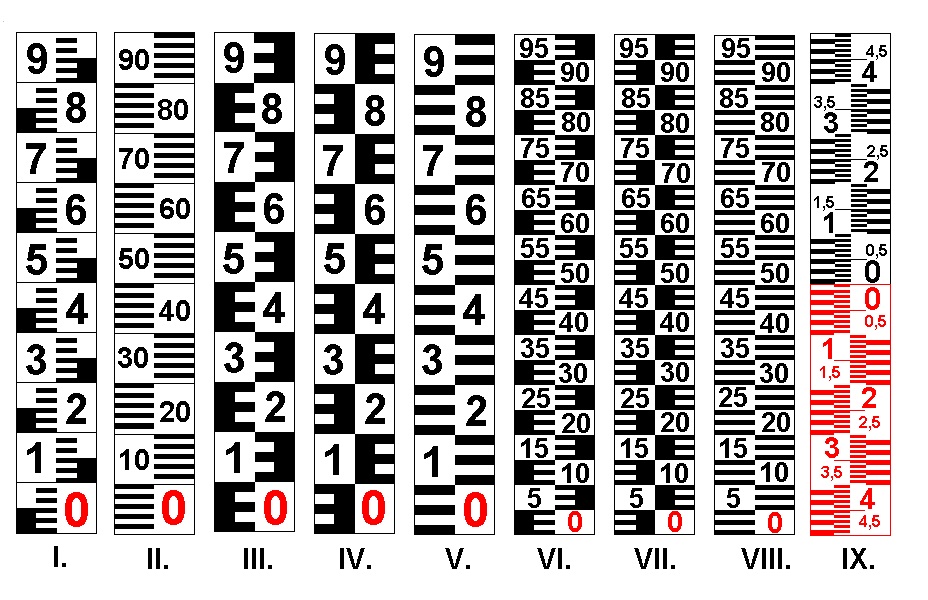

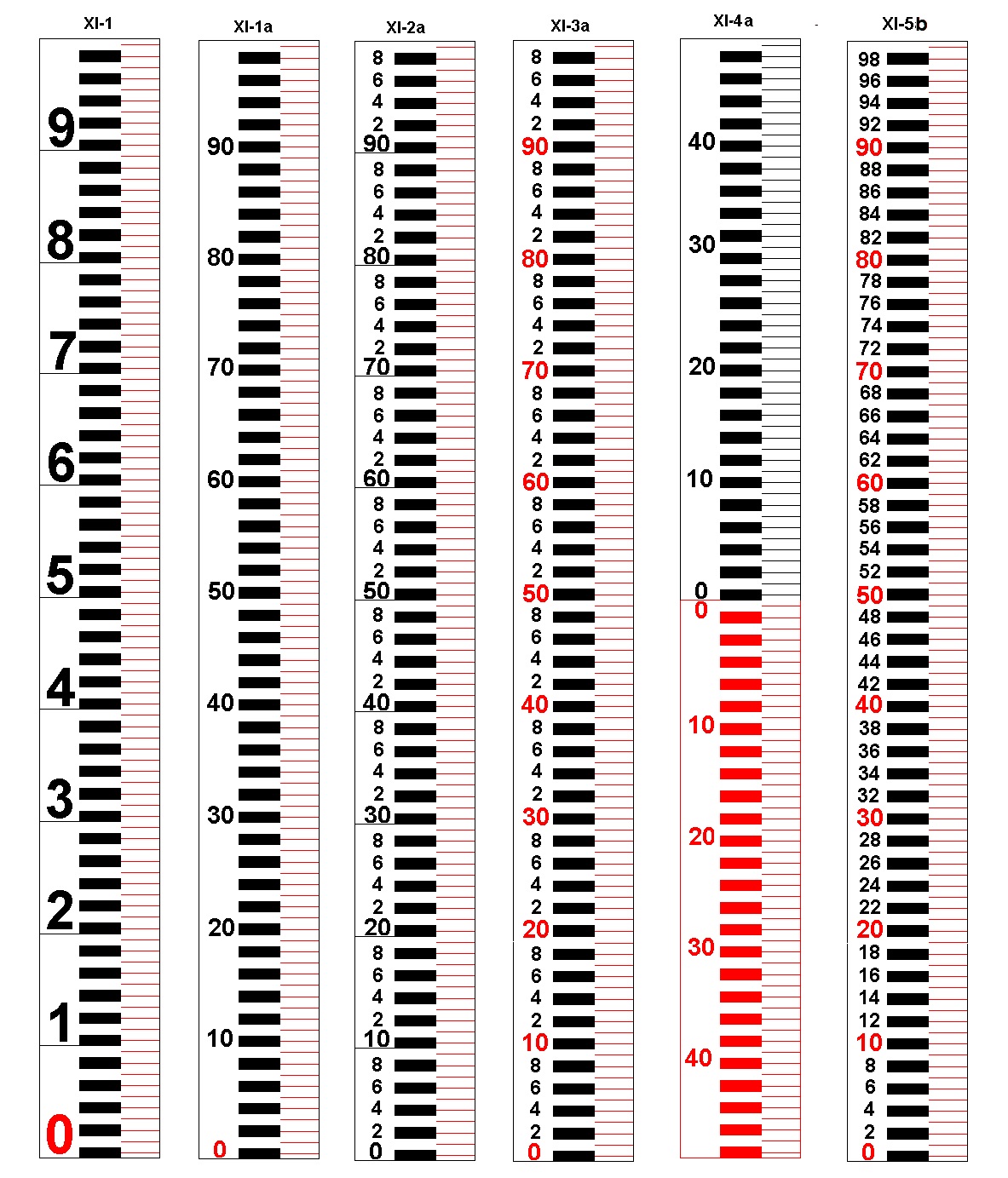

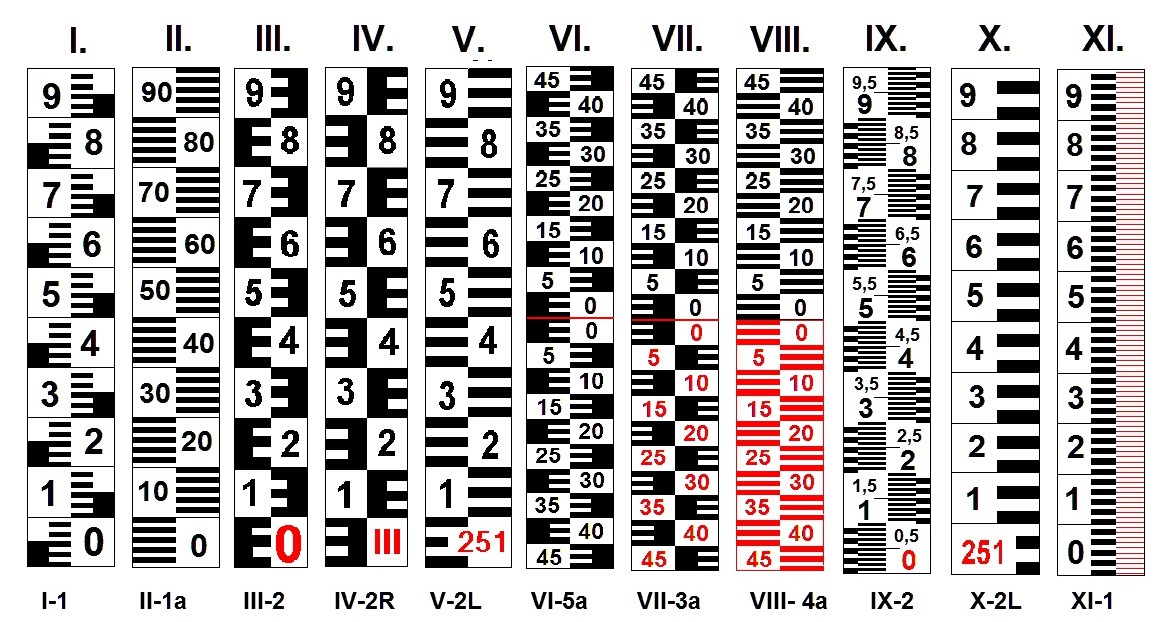

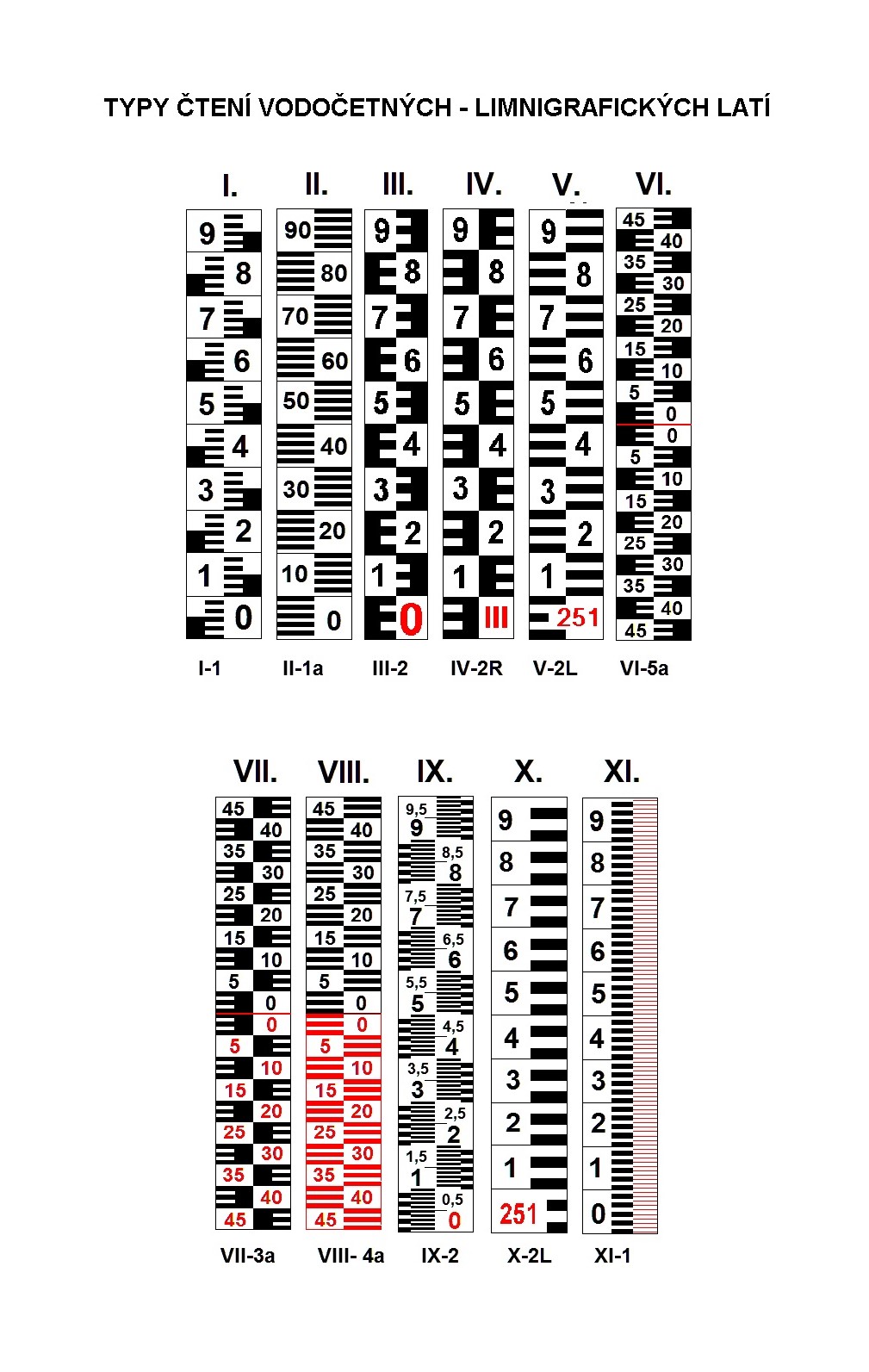

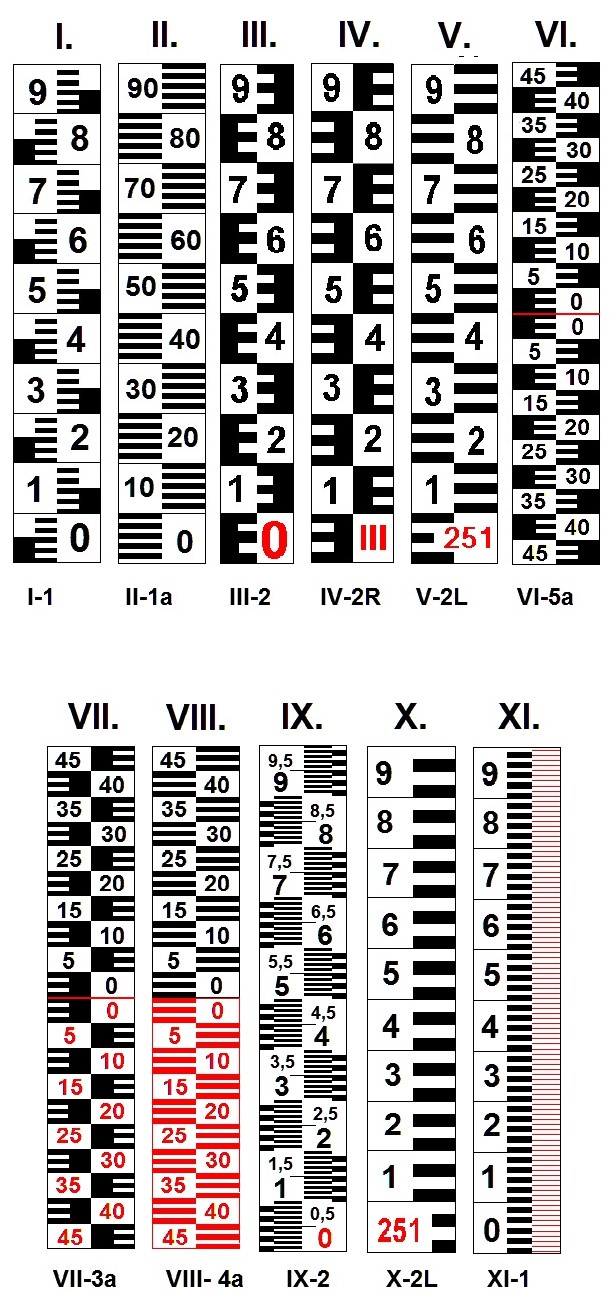

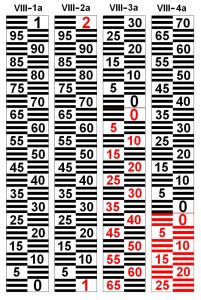

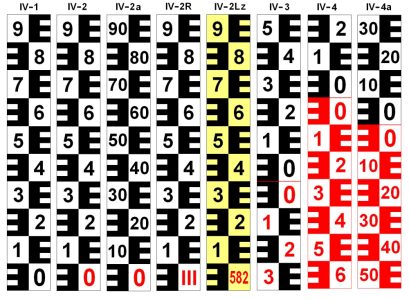

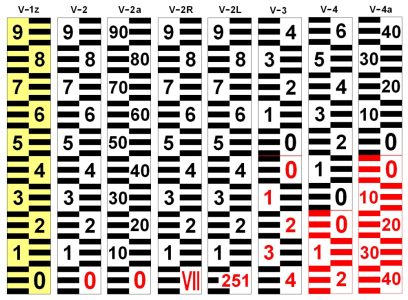

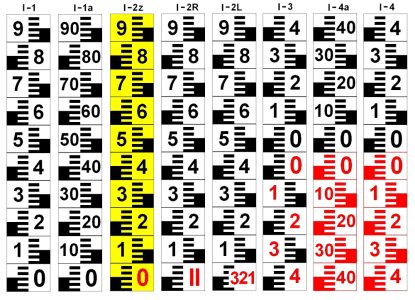

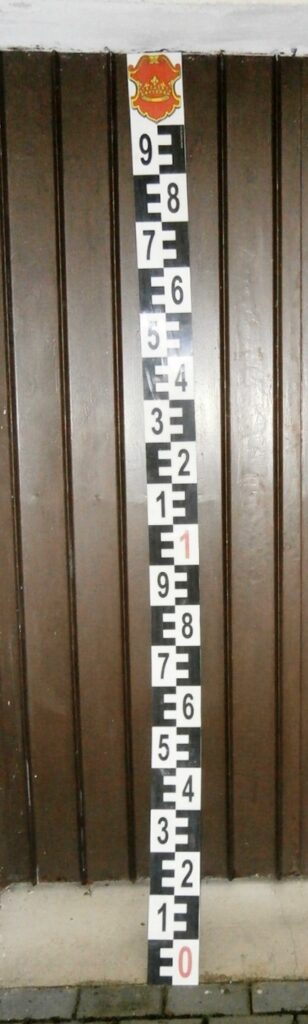

Vedle čtení na lati (např. u typu I. na obrázku je vidět kombinace E-bloků a hamburgeru, typ III. má E-bloky po 2cm) najdete číselné označení výšky hladiny v rozsahu 0-9cm u značení metru vodočetné latě. U čísla 1 nebo 10 jsou pak stupnice pro 10-19cm. U čísla 2 nebo 20 měříte výšku od 20 až 29cm od začátku metru atd.

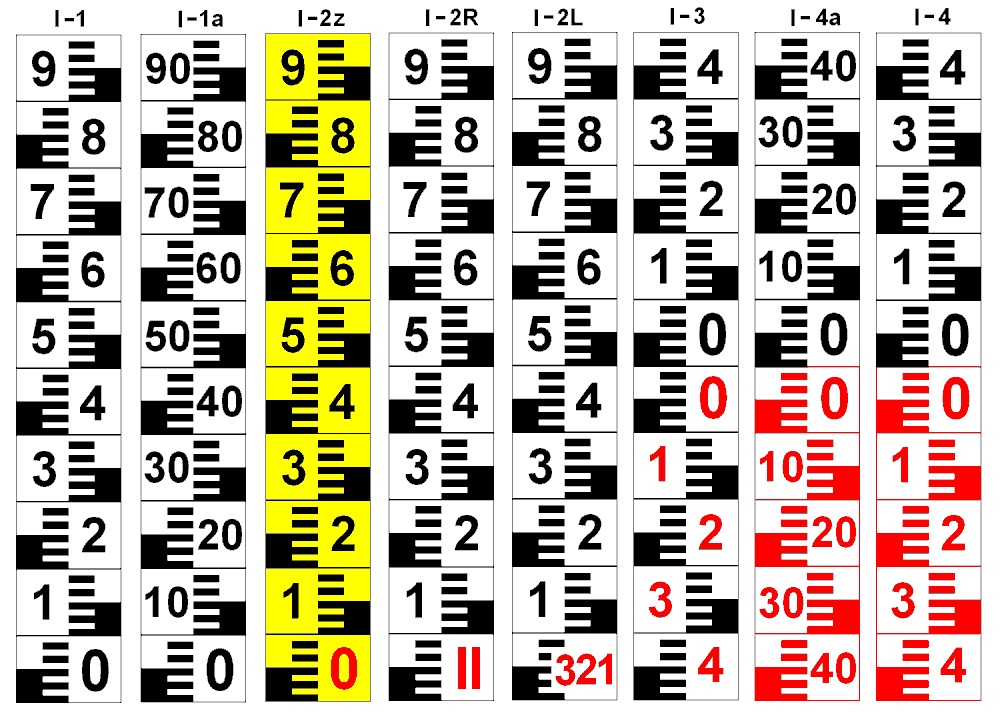

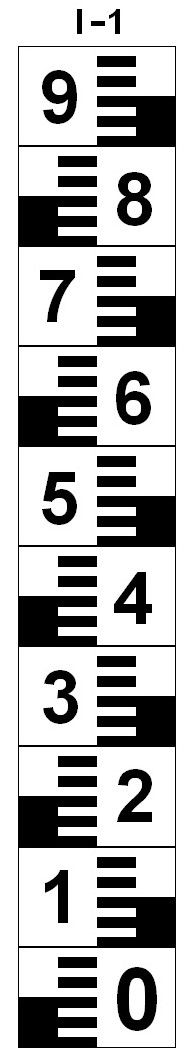

Typ I-1 má decimetrové značení (1, 2, 3…).

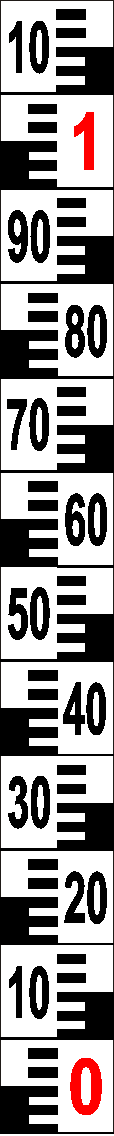

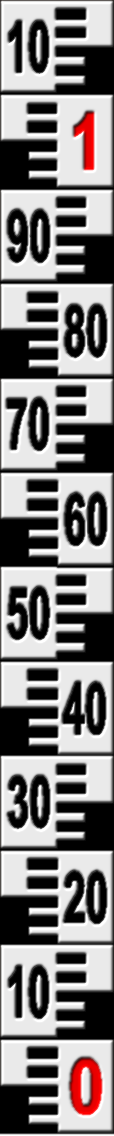

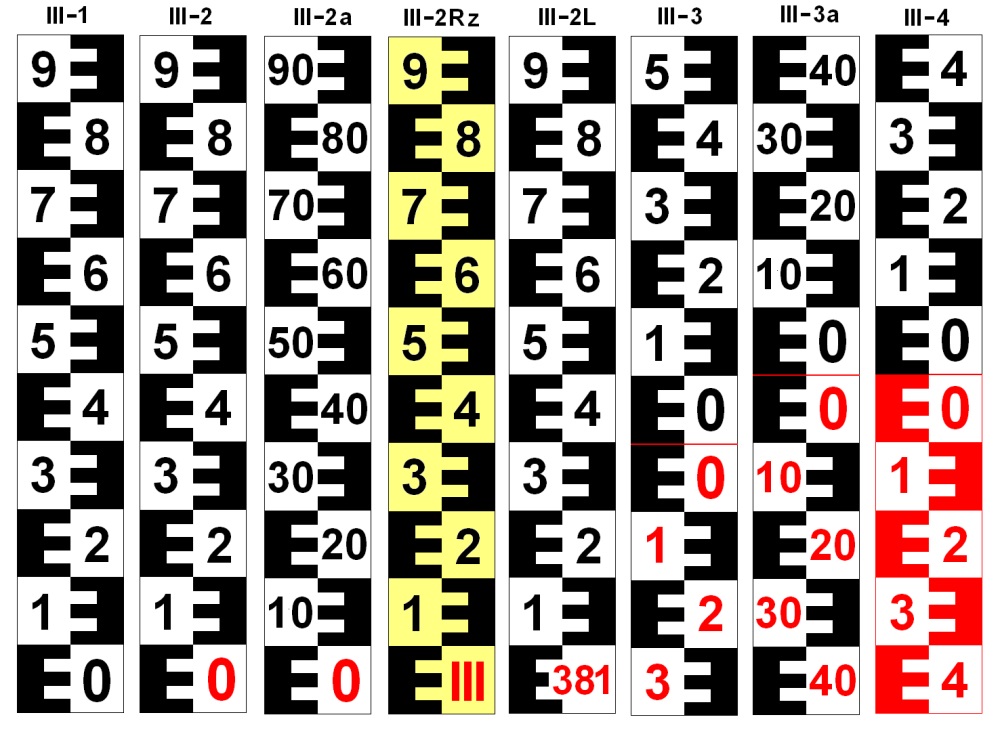

Typ III-2a na obrázku znamená centimetrové značení (10, 20, 30…).
Hladinové latě měří výšku nad hladinou nebo nad dnem, ponorové umí změřit i pokles hladiny, pokud není výchozím měřítkem dno nebo stabilní výška hladiny.

Barva pak odpovídá šabloně daného typu.

Grafický návrh klasického univerzálního typu I-1 bez kót

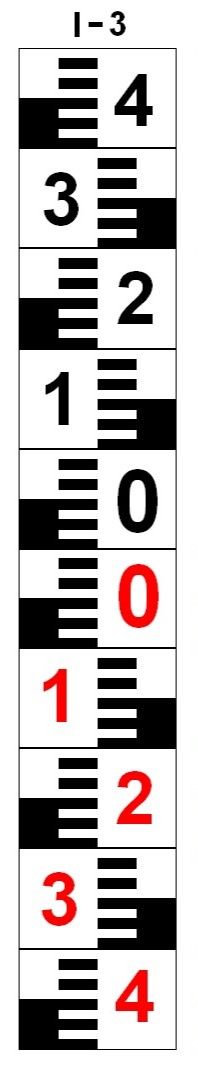

Grafický návrh klasického univerzálního typu vodočetné latě I-3 bez kót

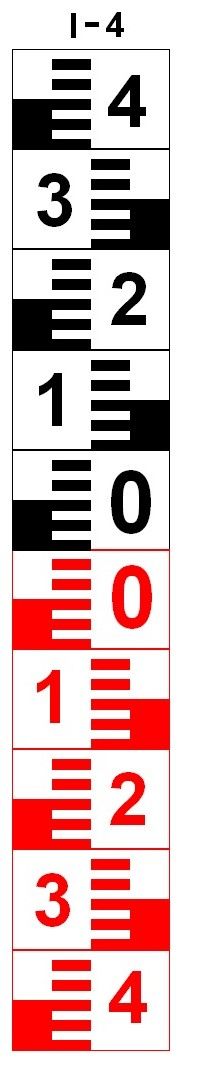

Grafický návrh klasického univerzálního typu vodočetné latě I-4 bez kót

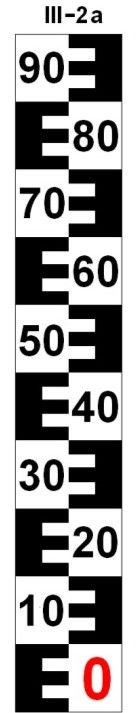

Grafický návrh typu vodočetné latě III-2a bez kót

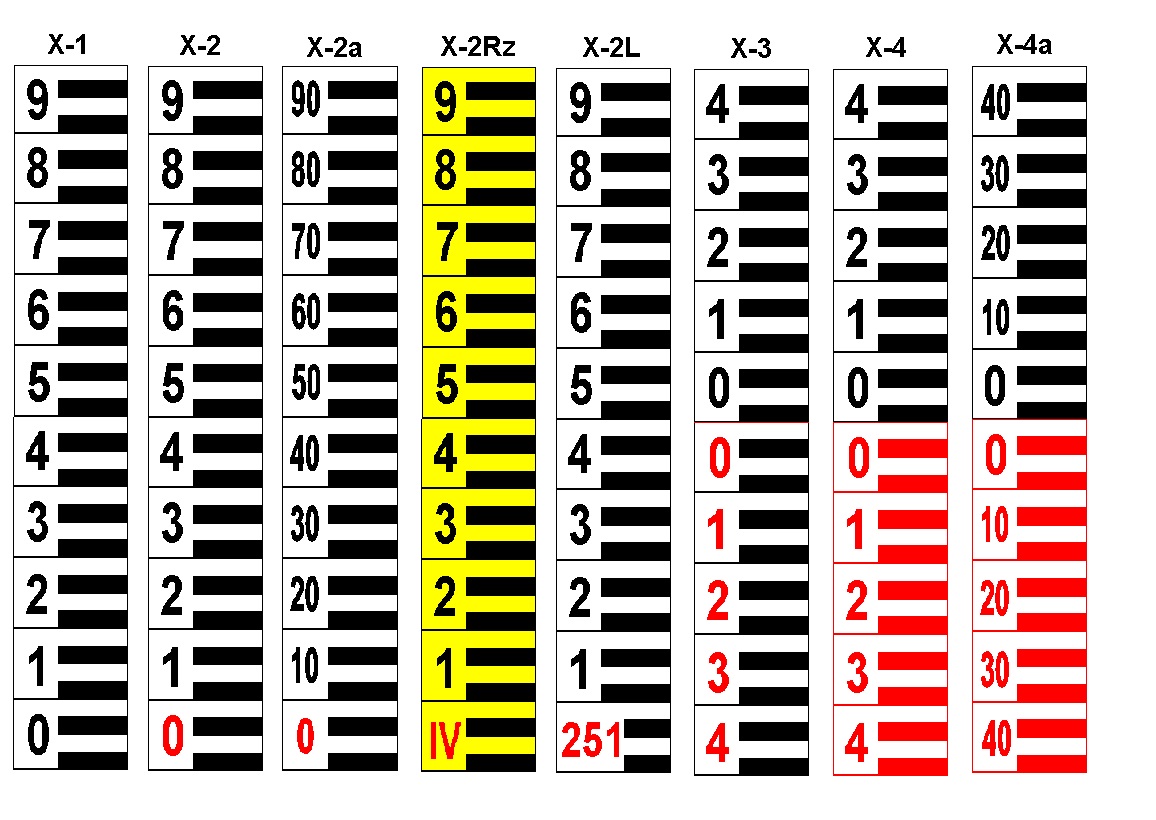

Jiné značení metru

Velikost a sklon parametru pro značení metru je variabilní. Může být výrazné, symbolické nebo žádné.

Počáteční značení metru vodočetné latě pro měření hladiny vody začíná obvykle nulou nebo vlastní kótou. Na lati ale nemusí být žádné značení metru.

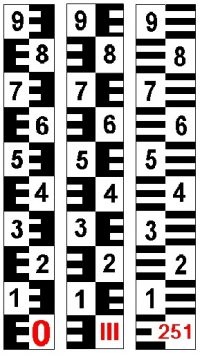

Pro navazující označení metru se klasicky používá latinské číslo (L). Můžete chtít ale značení metru také římským číslem (R), které víc sluší historickým objektům nebo z navazujícího počátečního značení metru udělat další kótu.

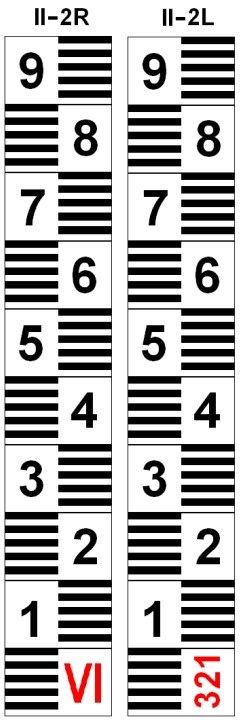

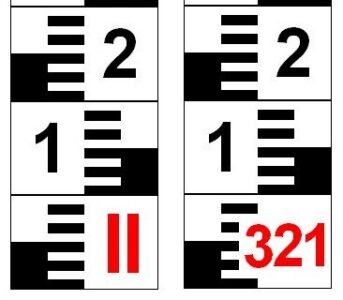

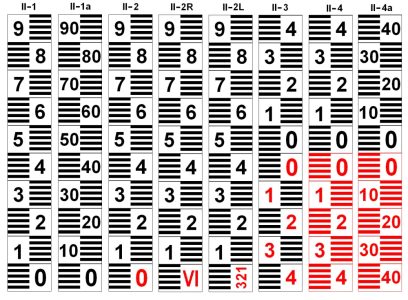

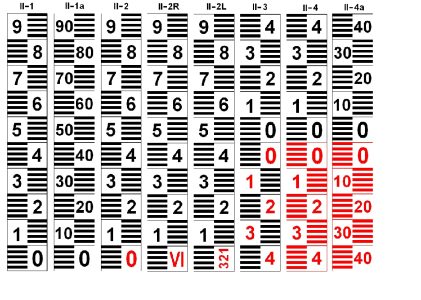

Grafický návrh značení metru římským číslem u typu II-R a L

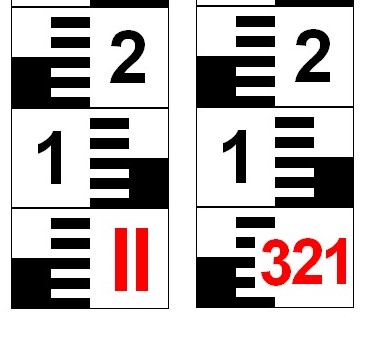

Grafický návrh značení metru římským číslem u typu II-R a L v detailu

Sklon latě

Pro šikmé břehy a svahy je stupnice vodočtu / hladinoměru zkorigována podle sklonu terénu, aby odečet odpovídal skutečné výšce hladiny.

Délku budoucí latě lze zjistit změřením v terénu nebo z technického nákresu projektu.

Sklon svahu lze spočítat Pythagorovou větou. Nemusíte ručně. Pro orientační výpočet použijte kalkulačku sklonu.

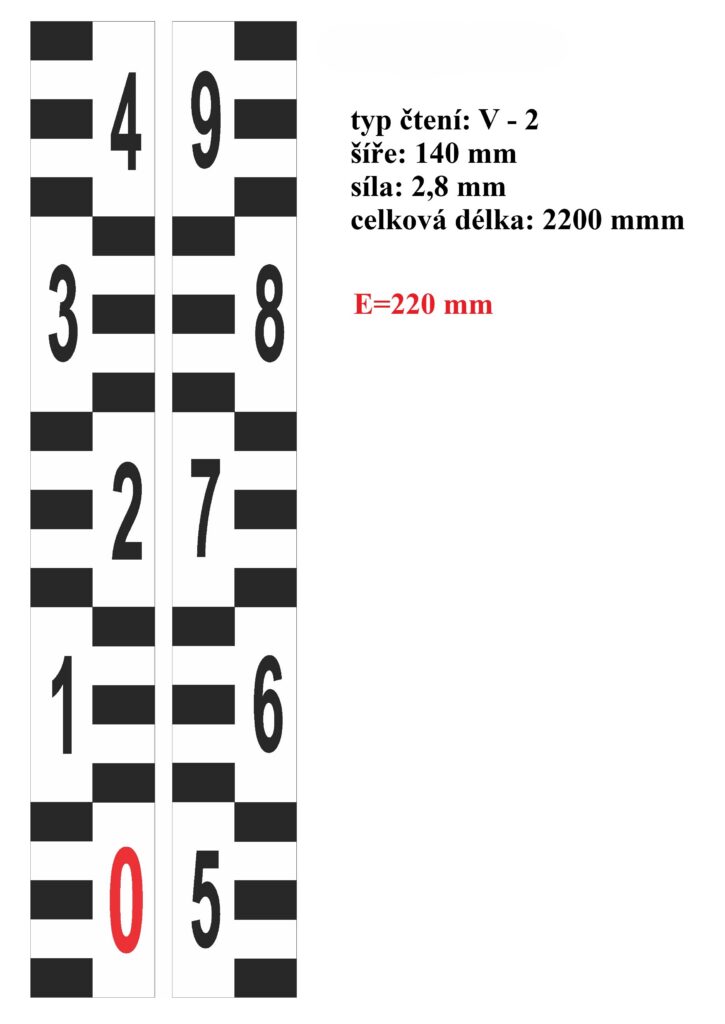

Grafický návrh šikmých hladinoměrů jako limnigrafická stanice — Grafický návrh šikmých hladinoměrů jako limnigrafické stanice typu V-2 s E-blokem 220mm

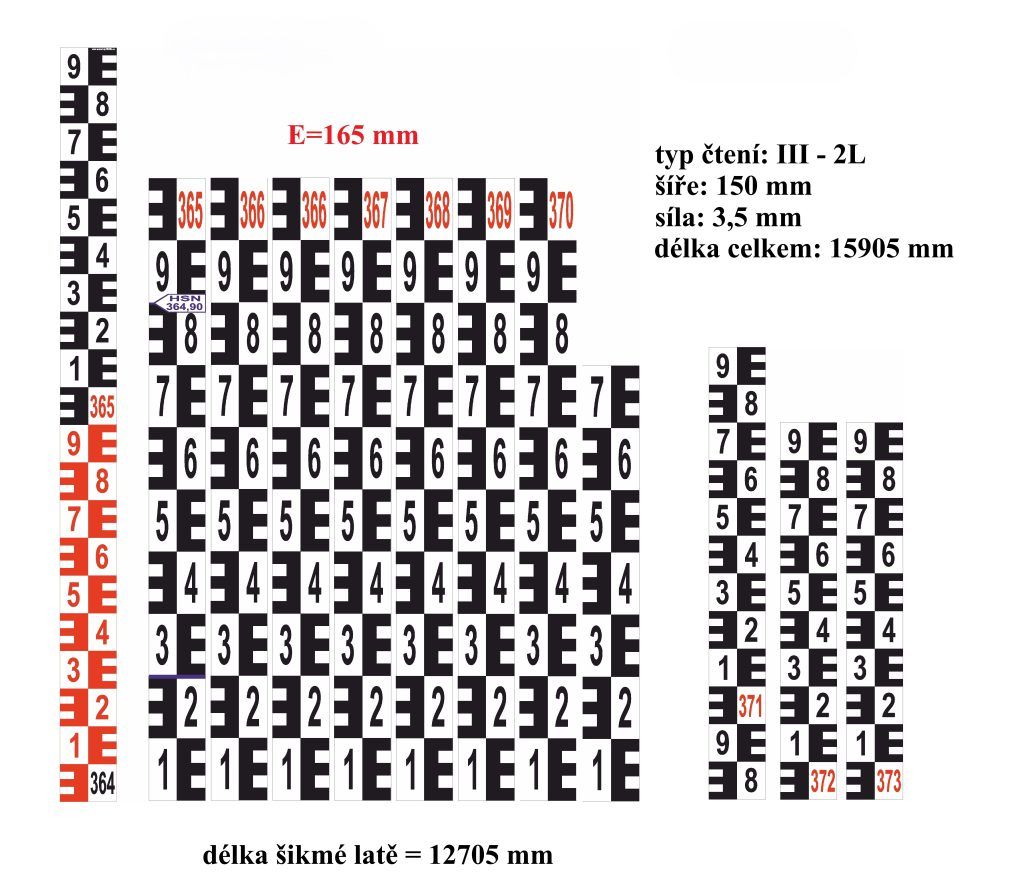

Grafický návrh šikmé i kolmé latě do limnigrafické stanice typu III-2L s E-blokem 165mm

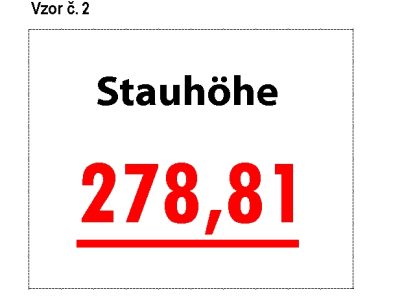

Kóty

Kóta může být napsána již ve značení metru nebo mimo hlavní referenci. Povodňové kóty, bezpečnostní limity nebo referenční body můžou být kdekoliv, kde potřebujete. Přesně podle Vašeho projektu.

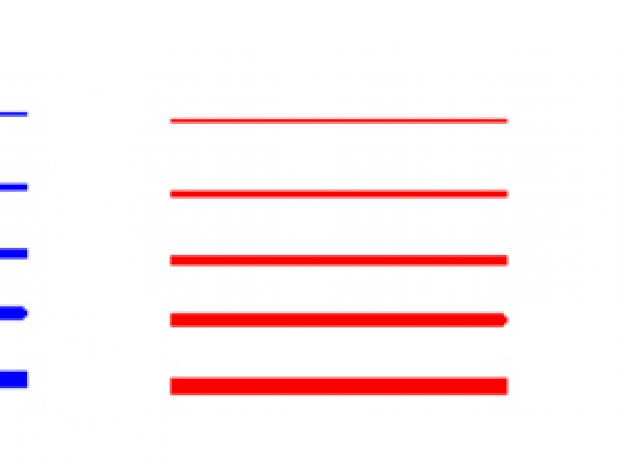

Povodňové stupně, minimální, normální i maximální hladina a další kótovací body mohou mít podobu liniových značení, značení šipkou a to bez popisu nebo s popisem. Kóty samotné jsou tedy zakomponovány bud přímo v lati nebo lze vyrobit externí značení zvlášť.

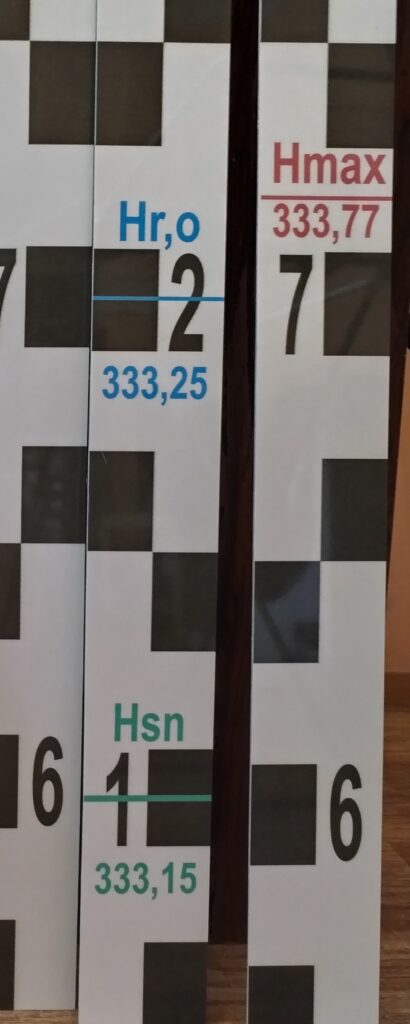

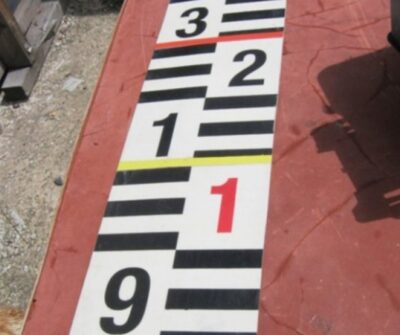

Speciální kóty vodočetných latí RIGEL - Liniové značení s číselnou kótou — Speciální kóty vodočetných latí – Liniové značení s číselnou kótou

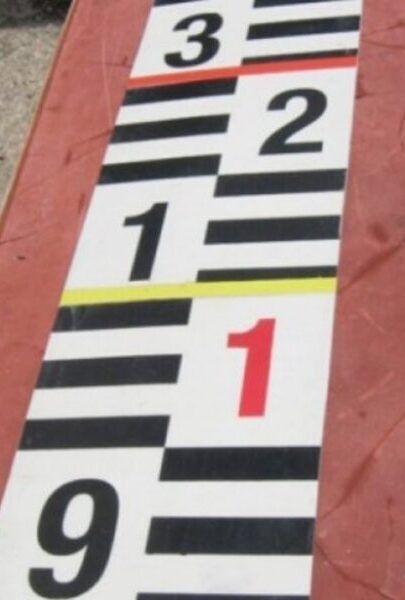

Speciální kóty vodočetných latí - Liniové značení bez číselné kóty — Speciální kóty vodočetných latí – Liniové značení bez číselné kóty

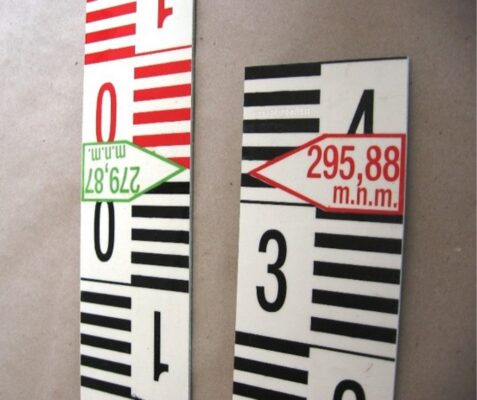

Speciální kóty vodočetných latí - Značení šipkami s číselnou kótou — Speciální kóty vodočetných latí – Značení šipkami s číselnou kótou

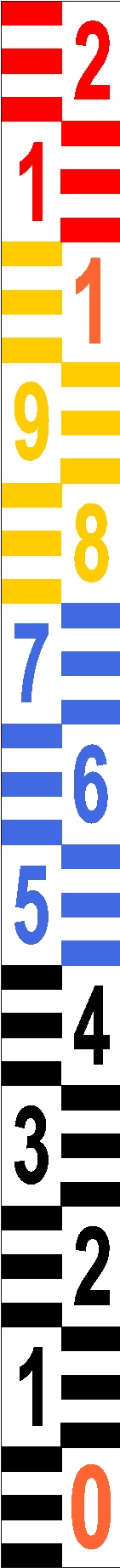

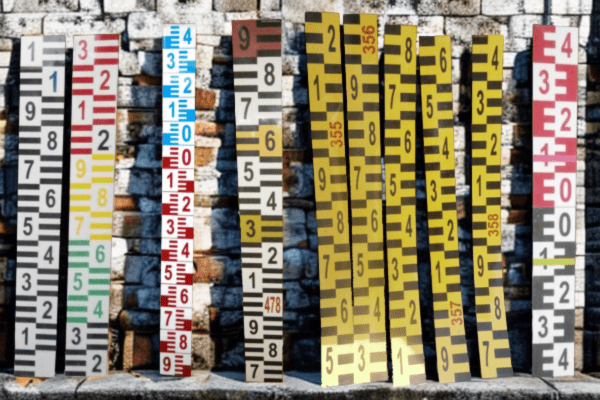

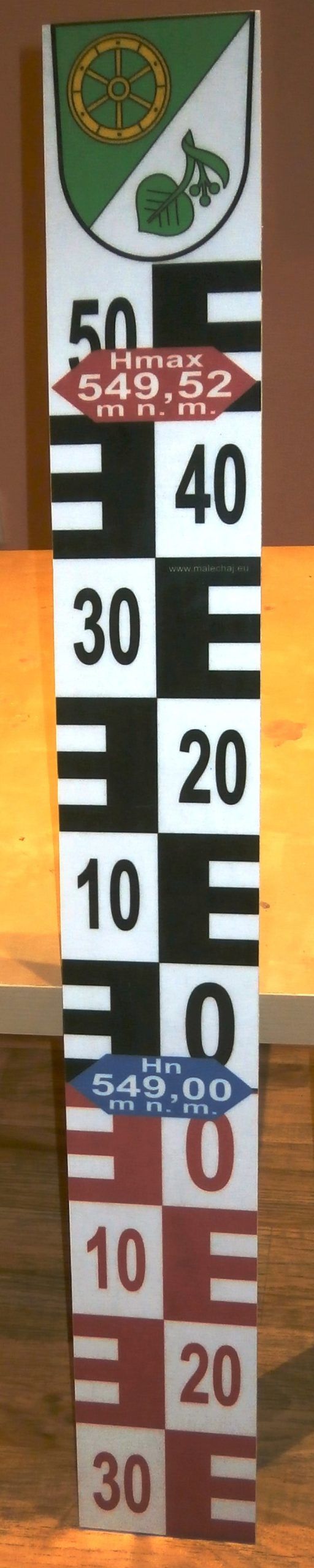

Barevné kombinace

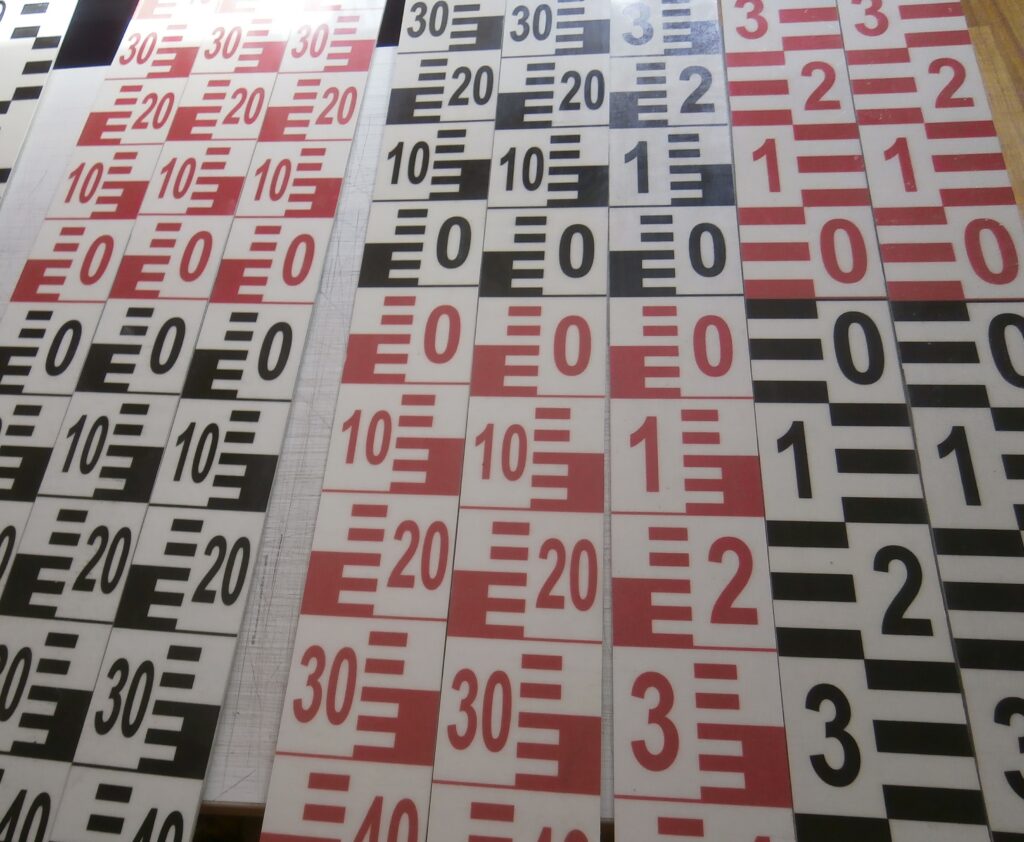

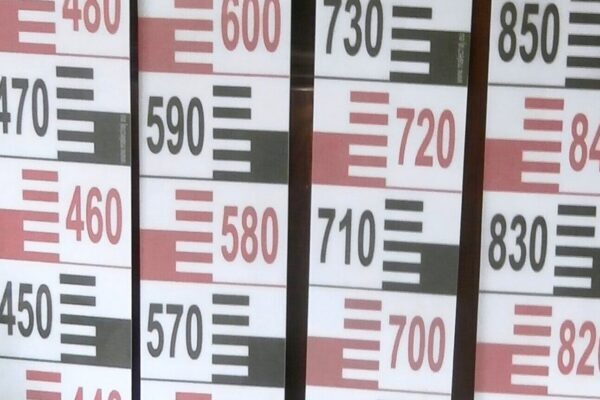

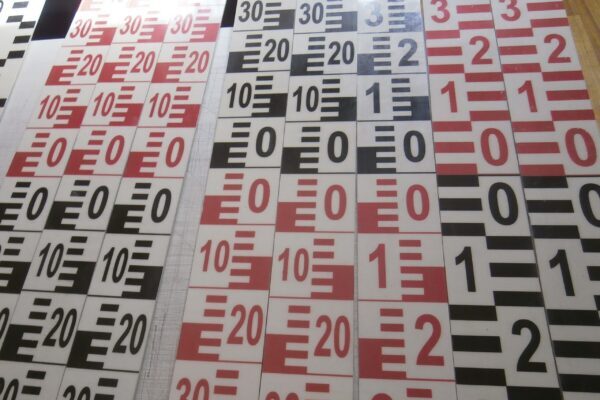

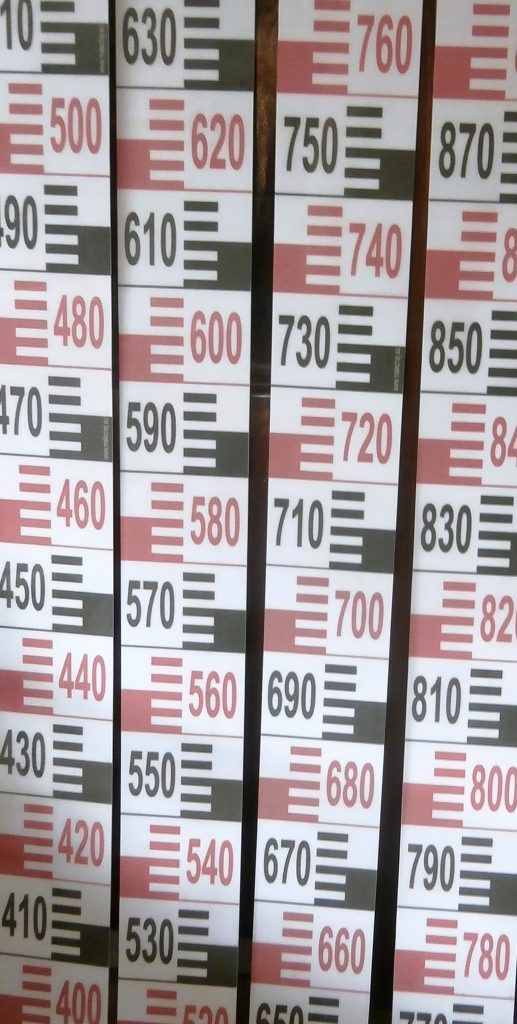

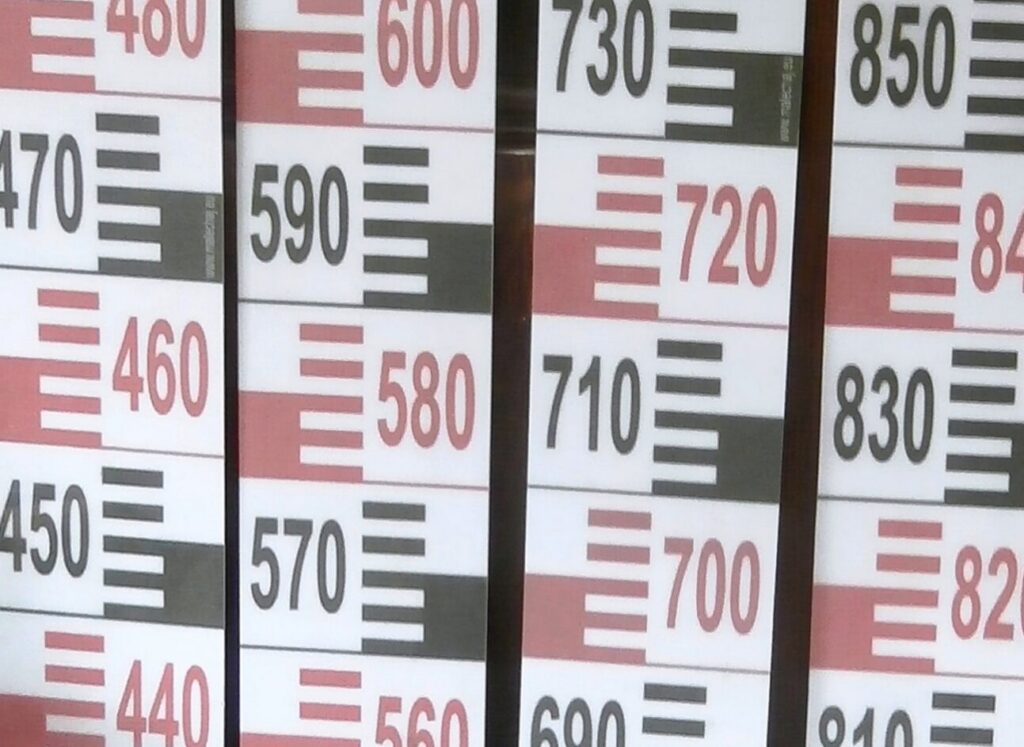

Není neobvyklý invertní stav klasického značení, tedy červené čtení nahoře, černé dole.

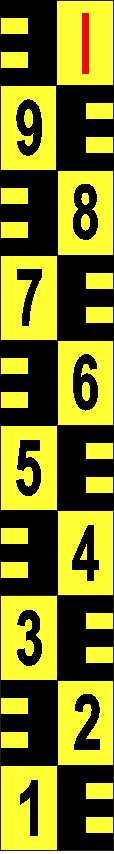

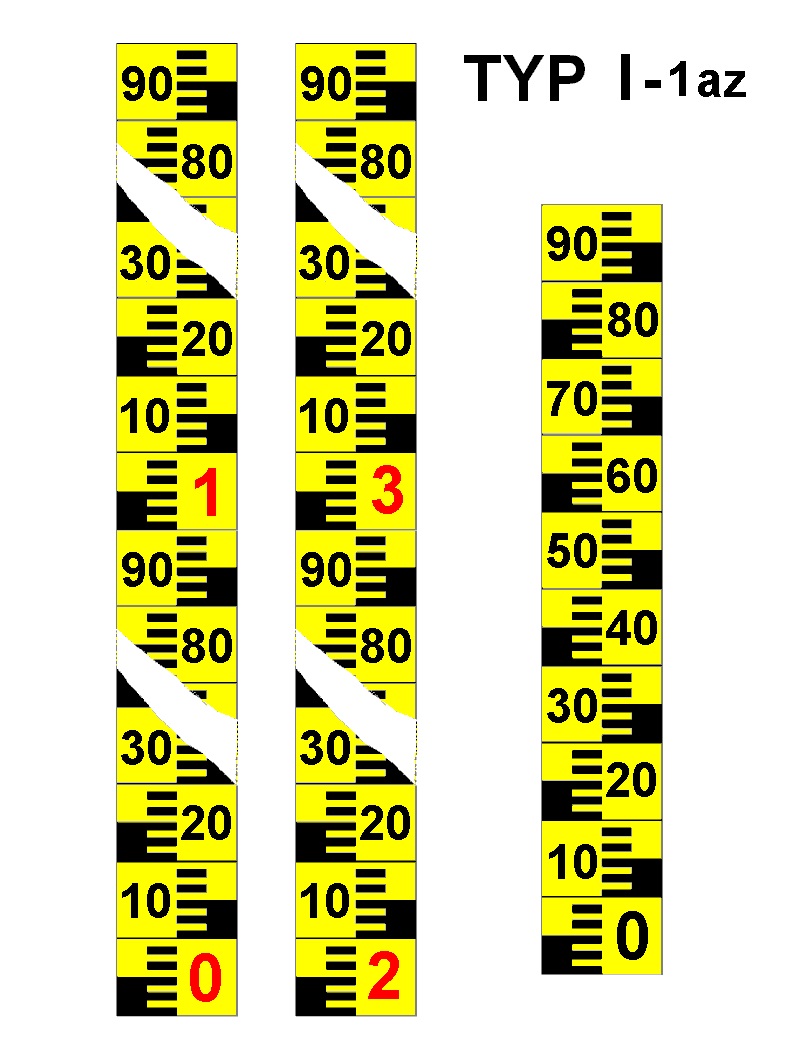

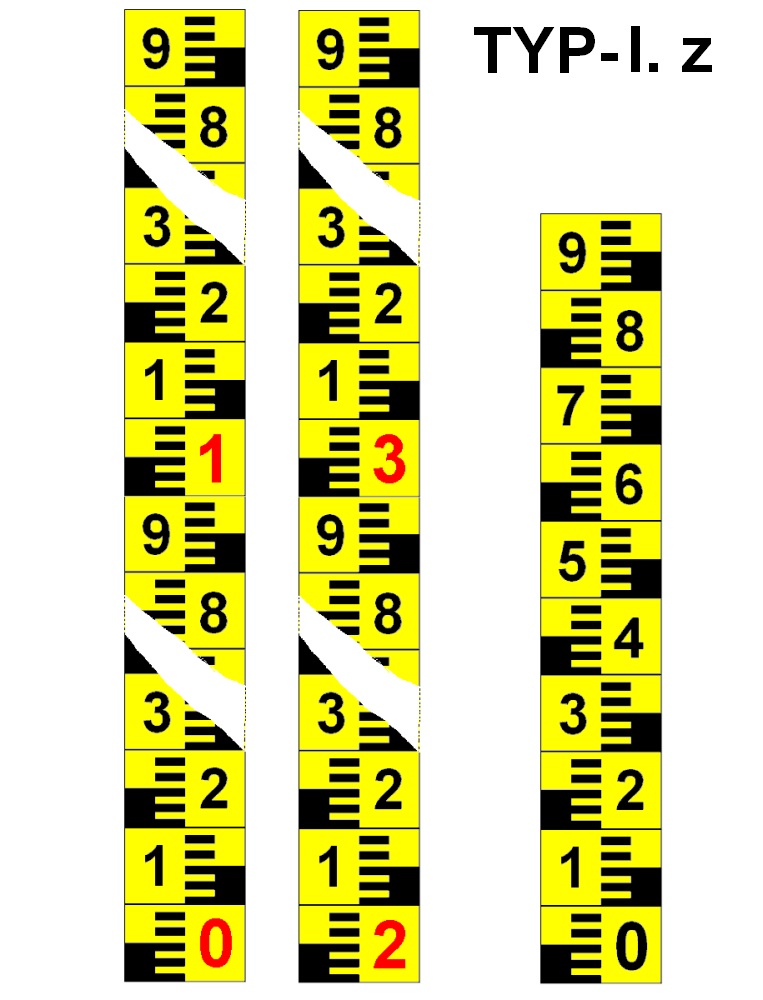

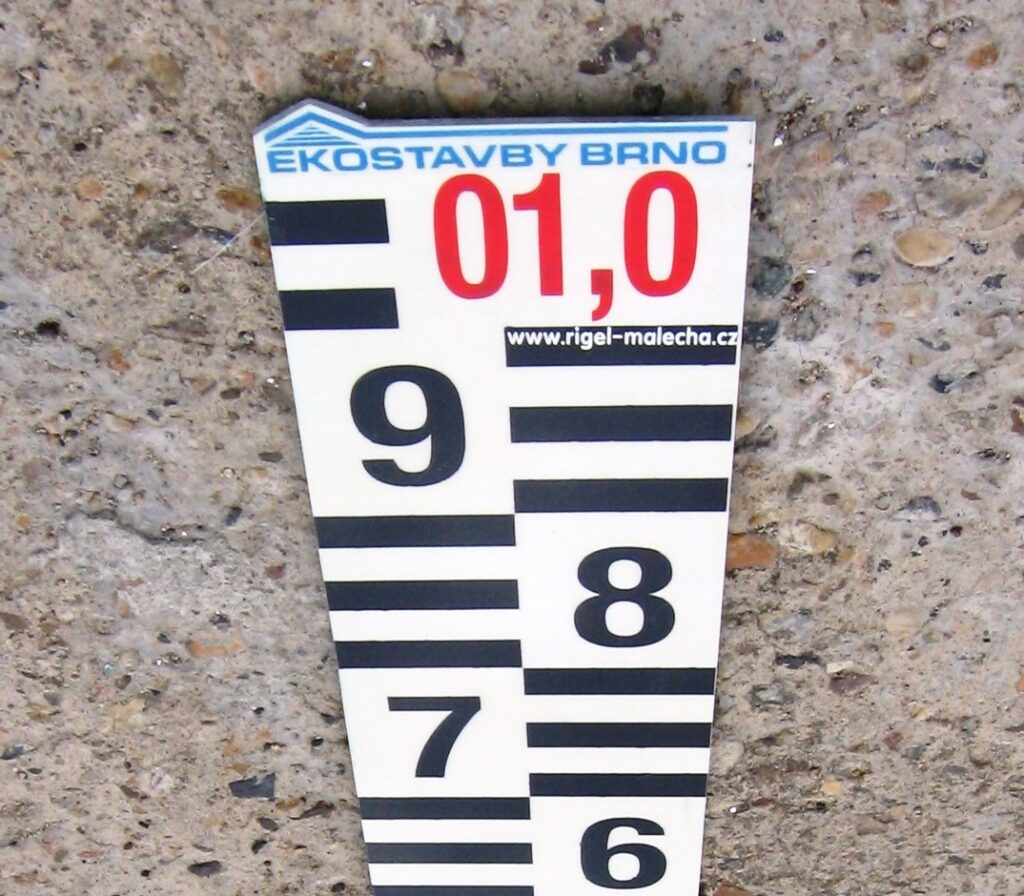

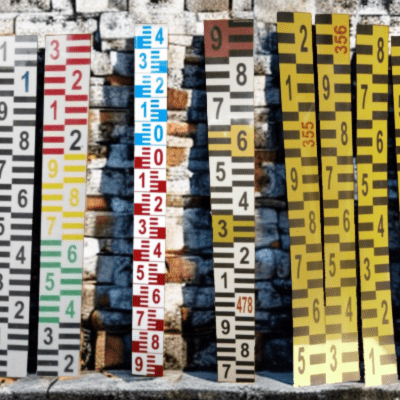

I ponorová vodočetná lať může být čistě černobílá. Každá lať může mít žluté pozadí místo bílého, může mít červená čísla a černé čtení nebo vaše firemní barvy. Záleží čistě na vašem přání nebo potřebě.
