Tipy pro výběr latí

+ interaktivní nástroje (návrh vhodného typu, Výpočet sklonu, vhodné šířky, síly => ceny)

Zúžit rozsah výběru za 30 sekund

Hladinoměry / vodočty / limnigrafy

Tipy pro výběr latí + interaktivní nástroje (návrh vhodného typu, výpočet sklonu, vhodné šířky, síly => ceny) pro Vás vytvořil Jan Malecha - RIGEL, který realizuje výrobu a prodej standardních i speciálních certifikovaných sklolaminátových ukazatelů na měření hladiny vody alias vodočetné latě / hladinoměry / limnigrafické stanice v mnoha variantách podle specifikace zákazníka přes 30 let v Chomutově.

Průvodci výběrem

Jaký hladinoměr zvolit?

Jde snadno a rychle zúžit výběr z více než 500 kombinací? Jde.

Typy limnigrafů

95% objednávek jsou na zakázku.
A téměř každá zakázka je jiná.
Protože Vyrábíme a nabízíme jen to, co skutečně potřebujete pro efektivní měření hladin.
Už spousty let.
Ukázky v galerii
Výpočet délky šikmé latě

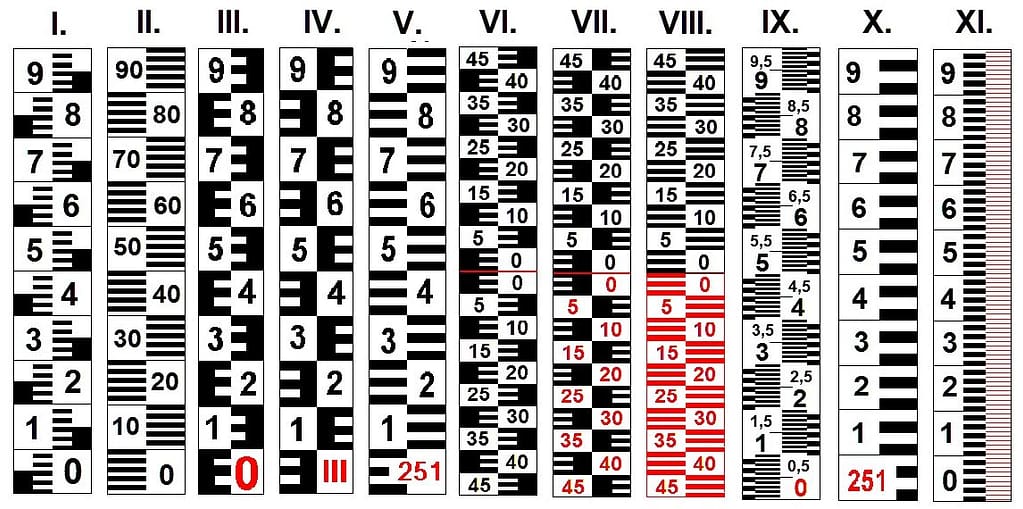

Základní rozdělení variant vodočetných latí

a) Svislý / kolmý / vertikální​ sklon

Snadná instalace

Ukázka
b) Šikmý / nakloněný sklon

Kopíruje sklon terénu

Zjistit více

a) Hladinový typ hladinoměru

Značení pouze od nuly nahoru

Ukázka

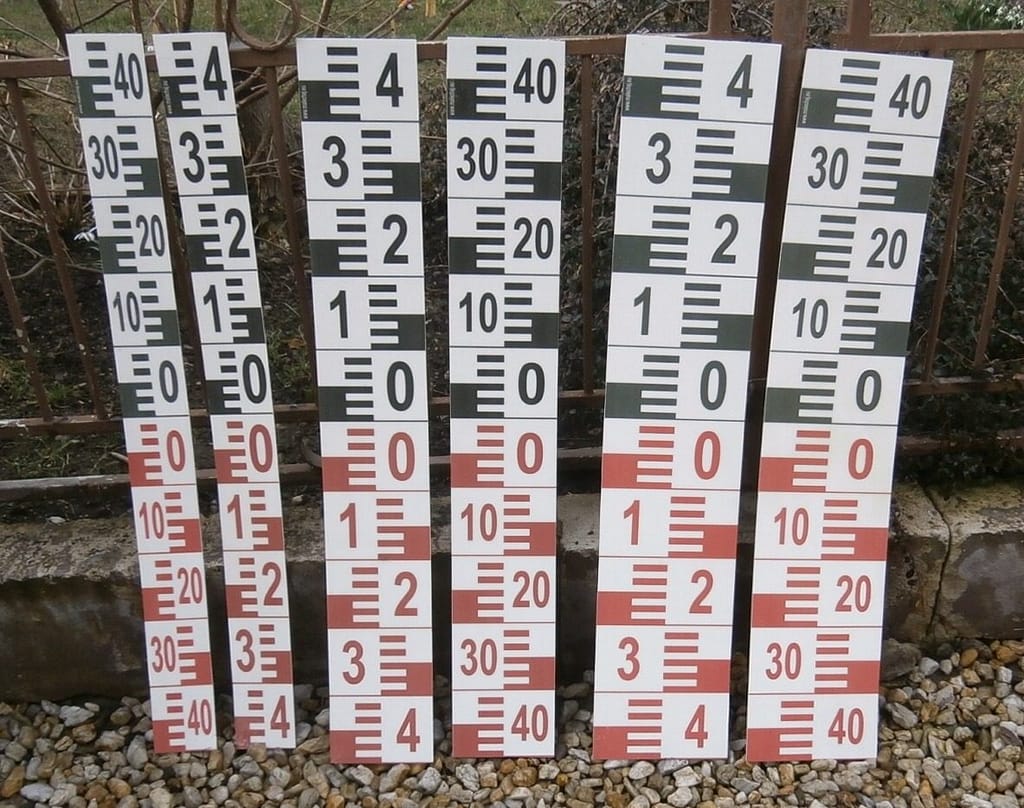

b) Ponorový typ hladinoměru

Značení od nuly nahoru a od nuly dolu

Ukázka

Výběr čtení podle vzdálenosti

Který typ čtení je vhodný na kterou vzdálenost?

Každý typ vodočetné latě má svou optimální vzdálenost čtení.
Zatímco detailní linky po půl centimetru jsou ideální pro přesné odečítání z blízka, pro čtení na velkou vzdálenost potřebujete výrazné bloky, které uvidíte ze 35-50 metrů.

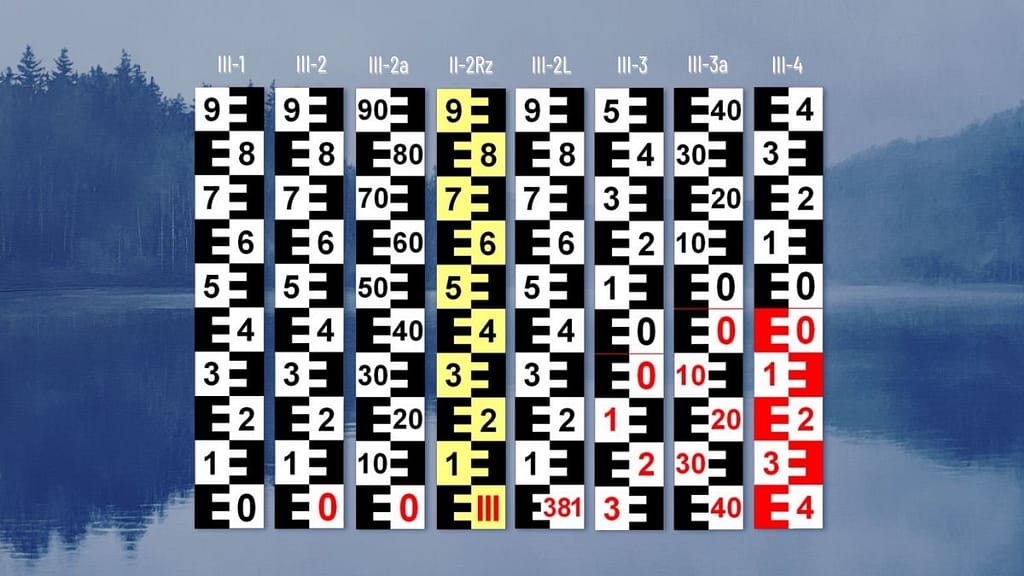

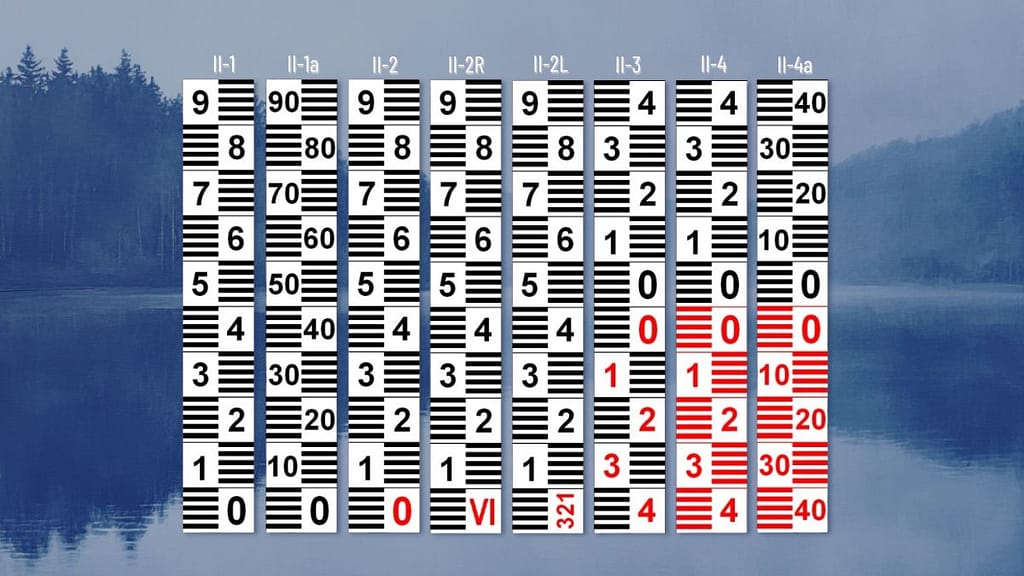

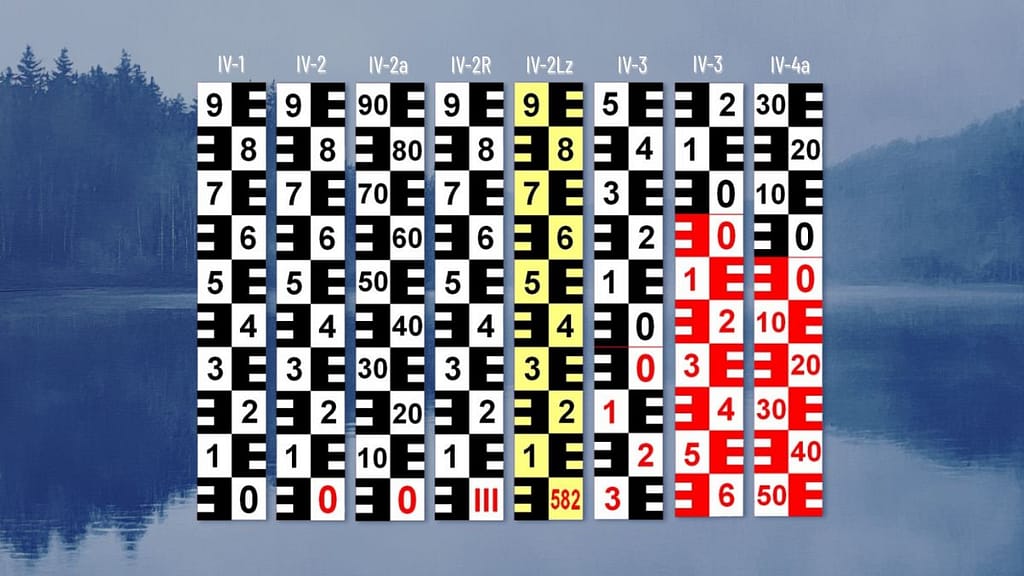

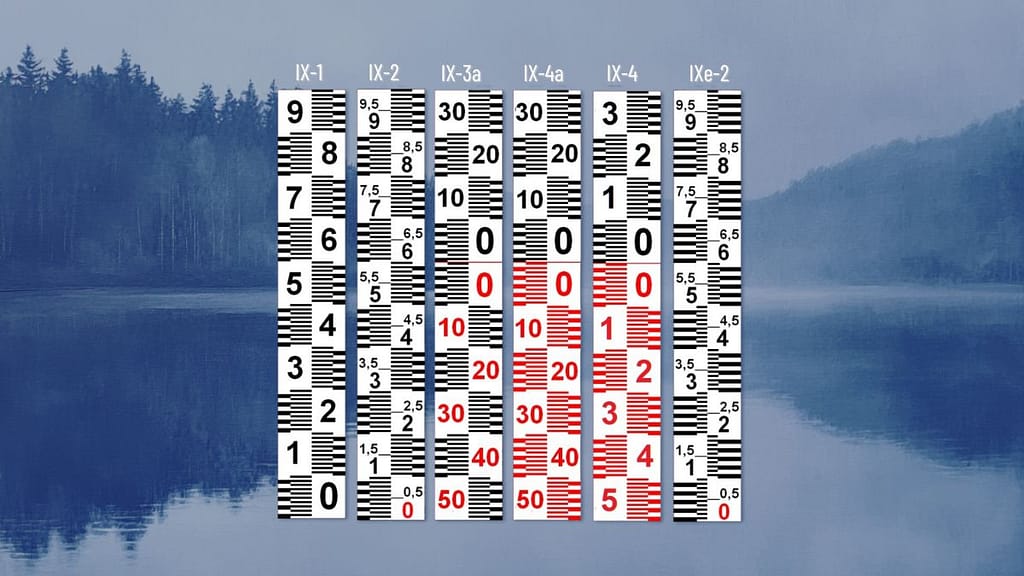

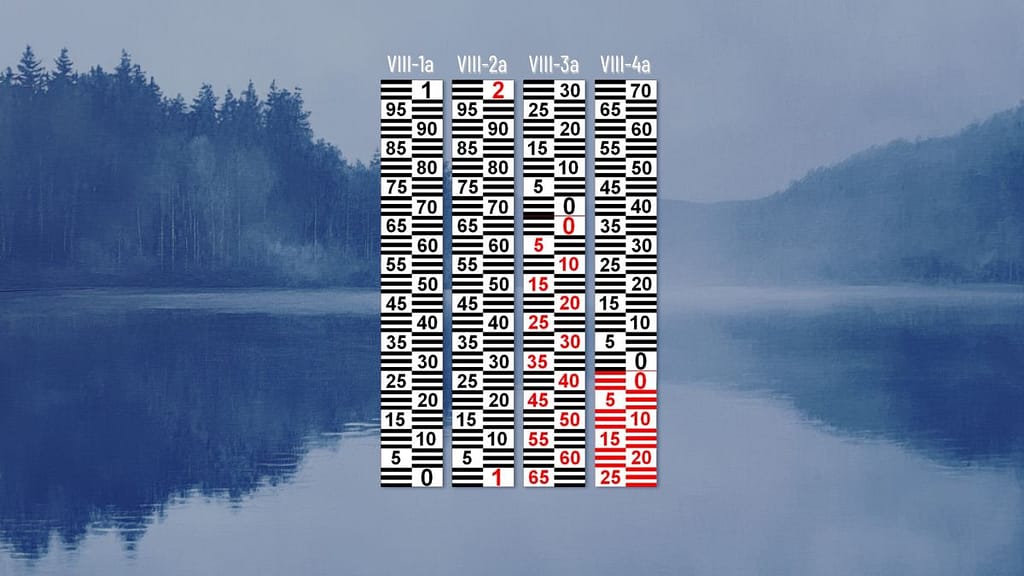

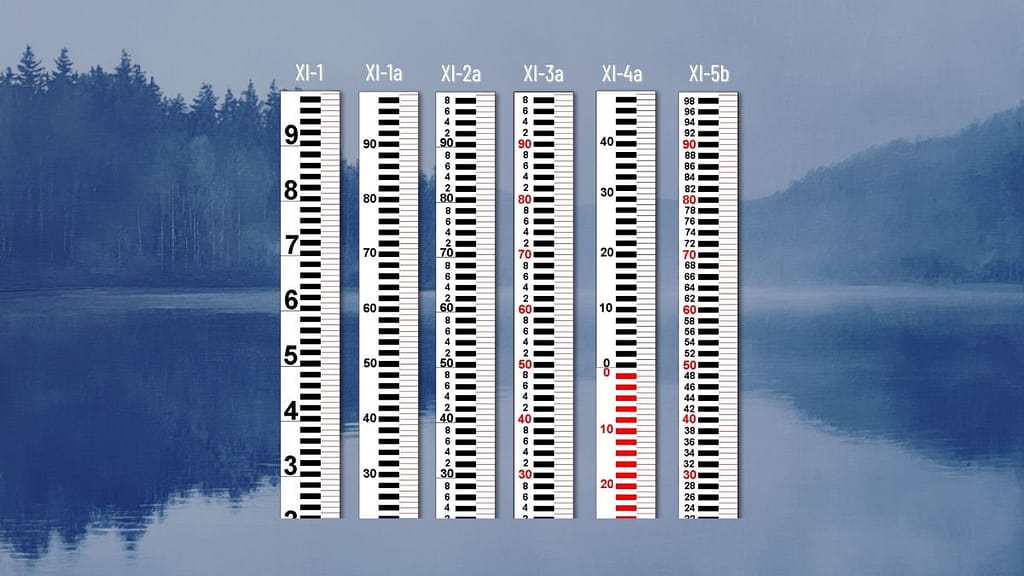

Typy čtení

Krátká vzdálenost

Detailní a přesné čtení z blízka

Ideální pro vzdálenost do 5 metrů, ultra vysoká detailnost, přesnost ± 0,5 - 1cm.

To jsou hlavní charakteristiky pro typy latí I., II., VI., VII.,VIII., IX., XI.

Nejlepší pro
  • Stojatá voda a nádrže
  • Laboratorní měření
  • Klidné hladiny
  • Přesné technické aplikace
  • Monitoring malých změn

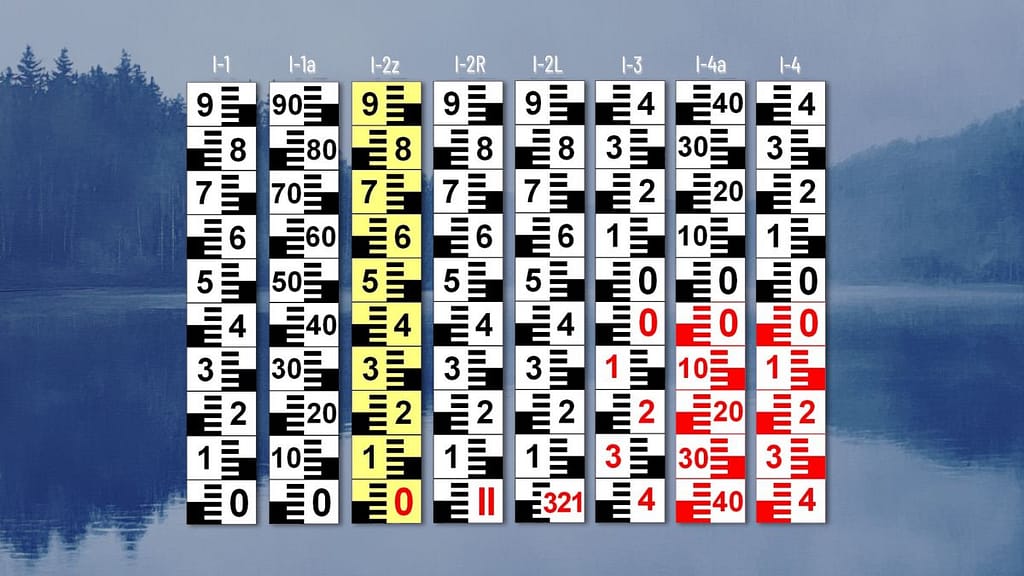

Typ I.
Typ II.

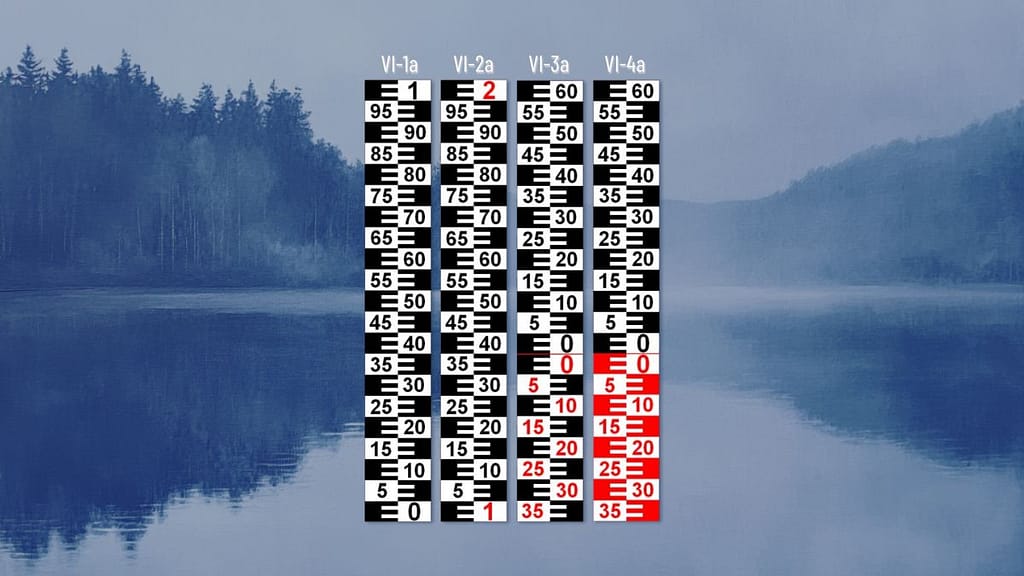

Typ VI.

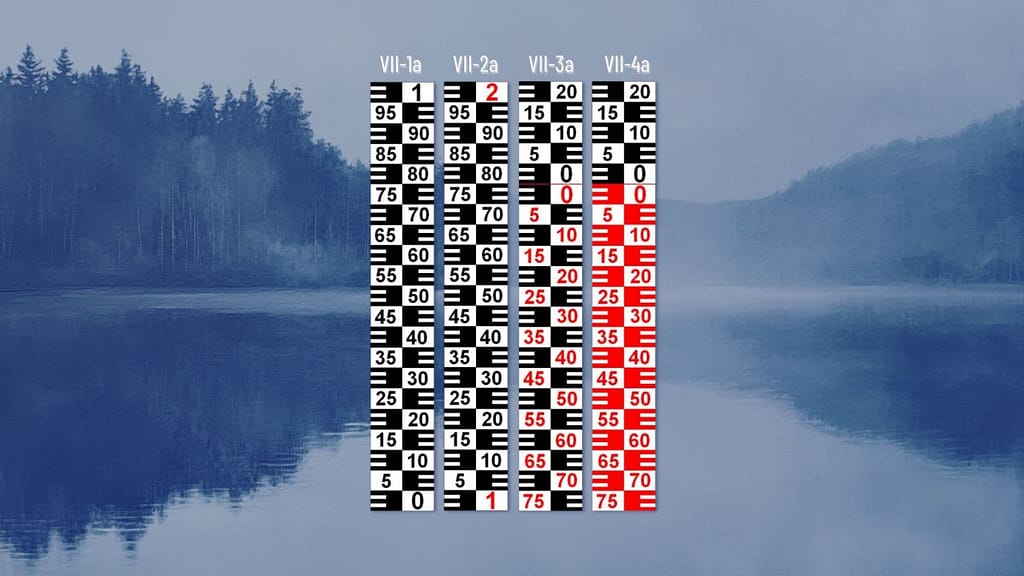

Typ VII.
Typ VIII.
Typ IX.
Typ XI.

Střední vzdálenost

Univerzální řešení pro běžné použití

Ideální pro vzdálenost od 5 do 15 metrů, vysoká viditelnost, přesnost 1cm.

To platí pro I., II., VI., VII., VIII.

Nejlepší pro
  • Řeky a toky
  • Standardní měření
  • Obecné monitorování
  • Kombinované aplikace
  • Většina běžných situací
Typ I.
Typ II.
Typ VI.
Typ VII.
Typ VIII.

Velká vzdálenost

Čtení z velké dálky s maximální viditelností

Ideální pro vzdálenost od 15 do 35 metrů, maximální viditelnost, přesnost 2cm.
To platí pro I., III., IV., V., X.

Nejlepší pro
  • Tekoucí voda a řeky
  • Povodňové stanice
  • Velké vzdálenosti
  • Náročné podmínky
  • Vysoké průtoky
Typ I.
Typ III.

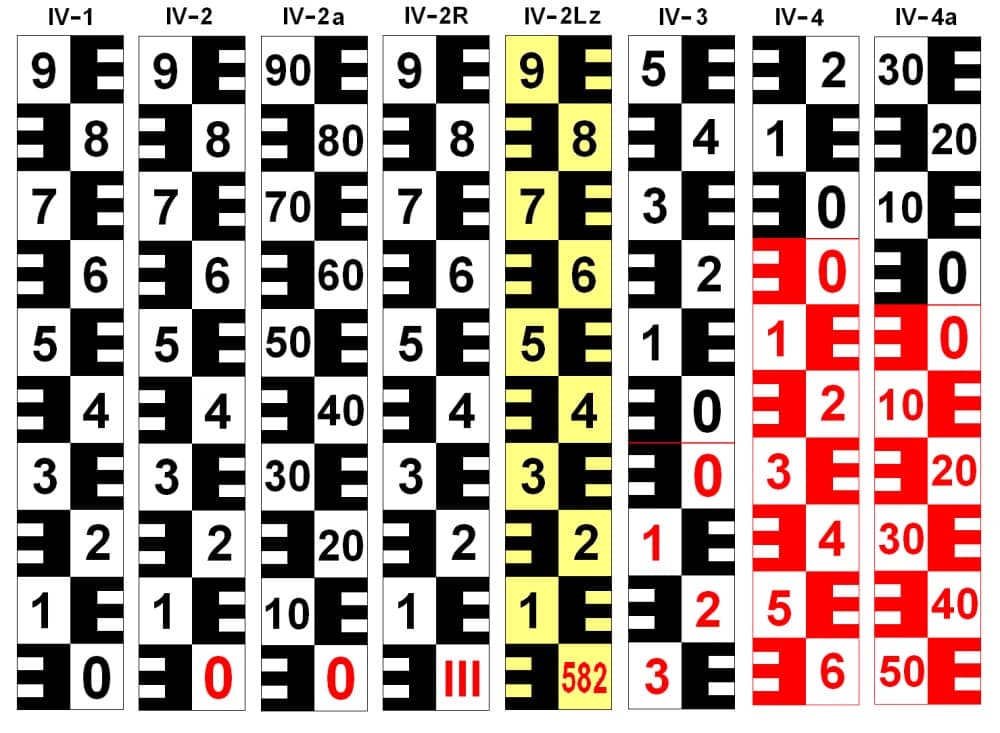

Typ IV.

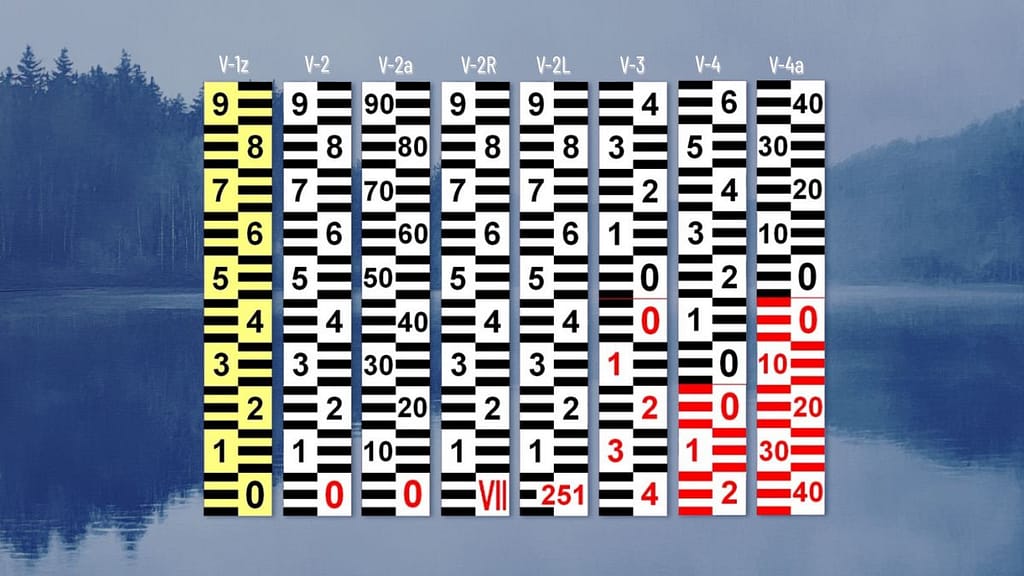

Typ V.

Průvodci výpočtem šířky, síly, typu, sklonu a ceny

Nechte si navrhnout kalkulačkou přesnou šířku, sílu a typ hladinoměru + orienační cenu během 30 sekund podle vzdálenosti měření.

Kalkulačky jsou určeny pro vodohospodáře (rychlé určení parametrů pro monitoring), projektanty (přesné specifikace pro dokumentace), správce toků (optimální volba podle typu vodního toku), objednavatele (okamžitá cenová kalkulace).
Vyplňte všechny údaje a klikněte na tlačítko pro výpočet.

Upozornění ke kalkulačkám
Více o typu podle vzdálenosti

Doporučení návrhu řešení za 2 minuty

Průvodce Vás za 2 minuty dovede k návrhu řešení i s cenou.
Stačí vědět, jestli bude hladinoměr kolmý nebo šikmý, z jaké dálky cca budete lať číst, jestli je voda stojatá nebo jde o průtok...

Kompletní kalkulačka
Odpoví na otázky:
  • Bude čitelná z potřebné dálky?
  • Jakou šířku limnigrafu zvolit, abychom na něj viděli?
  • Jakou vybrat spolehlivou sílu – tloušťku latě?
  • Jaká bude cena?
Více o průvodci
Více o síle

Podle cenového rozpočtu

Průvodce cenou na stránce Ceníku spočítá přesně a detailně, co obsahuje cena Vašeho limnigrafu.

Výpočet ceny vč. slev

Potřebujete šikmou lať?

Průvodce Vás za 30 sekund dovede k délce latě i horizontální délky, výšce, poměru nebo úhlu.

Více o průvodci
Odpoví na otázky:
  • Který typ čtení bude fungovat u mé šikmé latě?
  • Mám délku latě nebo délku břehu a horizontální délku, jaká je výška od hladiny?
  • Mám horizontální délku a výšku, ale nevím skutečnou délku latě.​
Výpočet sklonu

Kalkulačka sklonu

Kalkulačka pro šikmý sklon limnigrafu doporučí i šířku podle sklonu.
Zadáte-li i vzdálenost, ze které chcete odečítat, bude doporučená šířka přesnější.

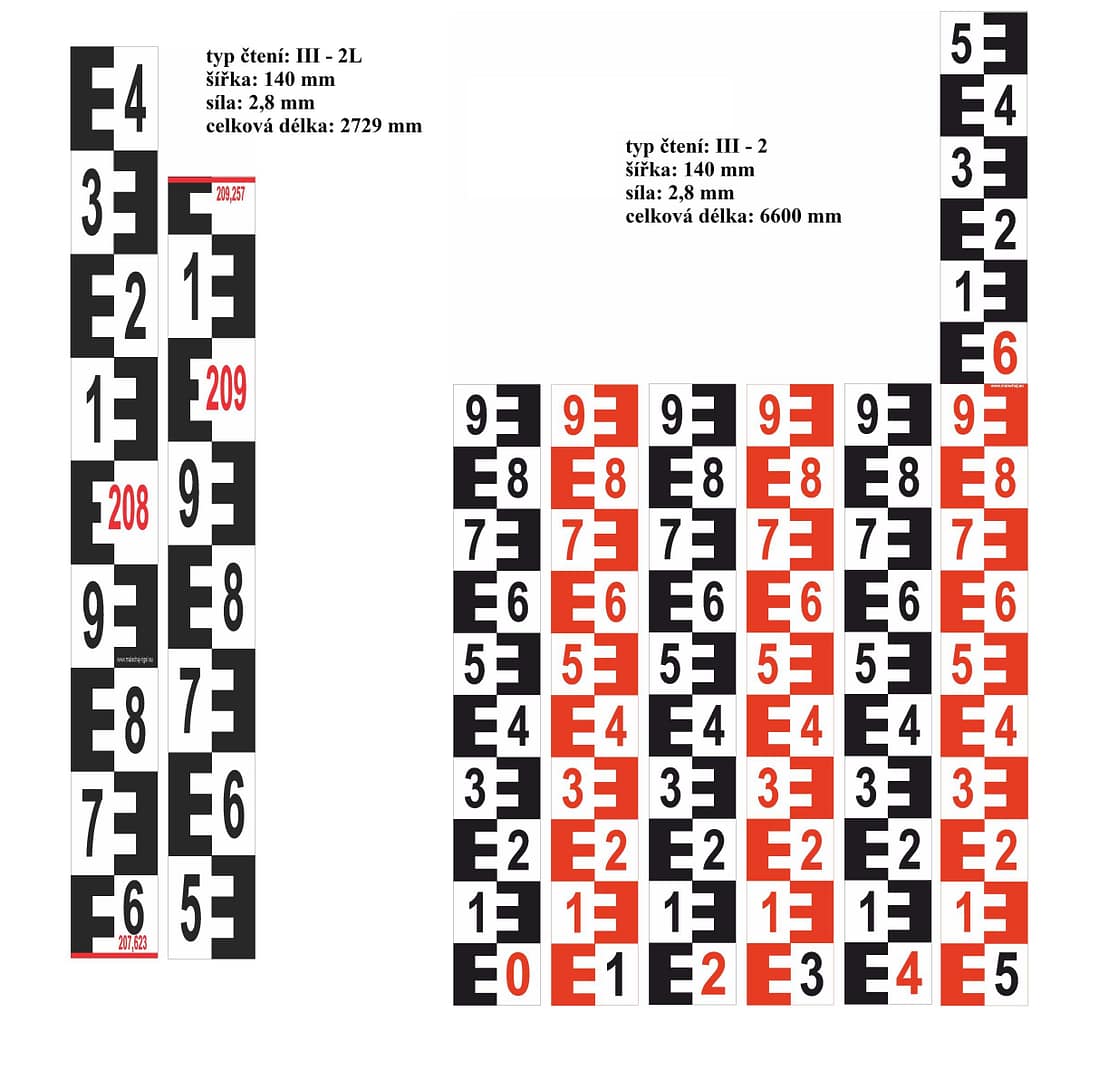

Ukázka grafických návrhů hladinoměrů před výrobou

Žádné "doufání", že to bude dobré, ale přesná ukázka!

Jak vypadá návrh vodočetné latě či limnigrafické stanice?

Jako váš budoucí originál.

Popis návrhu detailně
Grafický návrh hladinoměry od Jan Malecha RIGEL Chomutov a jeho ukazatel na měření výšky hladiny vody - hladinoměr, vodočet či limnigraf.

Výhody takového návrhu

  • Vidíte, jak bude lať vypadat
  • Ověříte a zkontrolujete si rozvržení před výrobou
  • Můžete požádat o úpravy (barvy, číslování, pozice, velikosti čehokoliv)
  • Žádné překvapení – dostanete přesně to, co schválíte

Co můžete v grafickém návrhu změnit? Co chcete!

  • Barvy čtení
  • Značky a speciální kóty, logo
  • Značení metrů, cm nebo dm
  • Pozice, tvar
  • Typ značení metru (R/L varianty)
  • Velikost čísel (viz. váha písma) či celé latě
  • Můžete si vybrat, která varianta čtení nejlépe sedí na Vaše umístění
Čitelnost čísel
Kóty

Jak probíhá schvalovací proces?

  • Dostanete návrh (jako tento obrázek).
  • Zkontrolujete rozměry a vzhled.
  • Schválíte nebo požádáte o úpravu.
  • Potvrdíme předání do výroby.
  • Teprve pak zahajujeme výrobu. Okamžitě.
  • Své latě můžete očekávat do 14 dnů.
  • Fakturu vystavujeme po dodání.

Komplexní označení projektů potřebuje více než jen značky na hladinoměrech.

Proto vyrábíme také informační tabule, směrové ukazatele a další cedule ze stejných odolných materiálů.

Cedule

Z jakého materiálu hladinoměry a cedule vyrábíme?

Dvojitá záruka
Záruka od dodavatele materiálu a my se pod to po desítky let také podepisujeme.

Výběrový materiál

Epoxidový gelcoat a sklolaminát s pryskyřicí

Každý kus je vyroben z prémiových stlačovaných sklolaminátových vrstev se speciálním epoxidovým gelem.
Dvojí garance kvality je podložena certifikací od dodavatele i od nás.

Výrobní proces

Garantujeme jeho vlastnosti

Zdravotní nezávadnost

Podložena certifikátem
Osvědčení

Stálobarevnost

UV odolné barvy i sklo
Osvědčení

Odolná a kompaktní struktura

Vodočet je odolný proti mechanickému poškození - nárazům, popraskání nebo odlupování
Osvědčení

Hladký

Minimální ulpívání nečistot
Osvědčení

Lehký

Ideální pro přepravu i následnou instalaci
Běžná metrová vodočetná lať má cca 700-750g
Osvědčení
  • Jako když čtete teplotu na teploměru, jen místo počasí měříte, kolik vody máte.
  • Čitelnostní řada E – to jsou kontrastnější a očím přizpůsobené rozměry pro každou vzdálenost čtení. Jednoduše: čím dál stojíte, tím větší typ zvolte.
